設計士のための三州瓦マニュアル|三州瓦CADデータ

CAD TOP PAGE
部分詳細図
  J形−53A
■J形−木造
■J形−RC
■J形−鉄骨
  F形−40
■F形−木造
■F形−RC
■F形−鉄骨
  S形−49A
■S形−木造
■S形−RC
■S形−鉄骨
瓦部分寸法
  J形−53A
■J形−桟・軒・袖
■J形−平部役物
■J形−棟部他
  F形−40
■F形−Uタイプ
■F形−フルフラット
■F形−Mタイプ
  S形−49A
■S形−49A
屋根図面
  J形
■J形
  F形
■F形−Uタイプ
■F形−フルフラット
■F形−Mタイプ
  S形
■S形

J形−53A−棟部他(のし・棟・巴・鬼) 瓦部分寸法

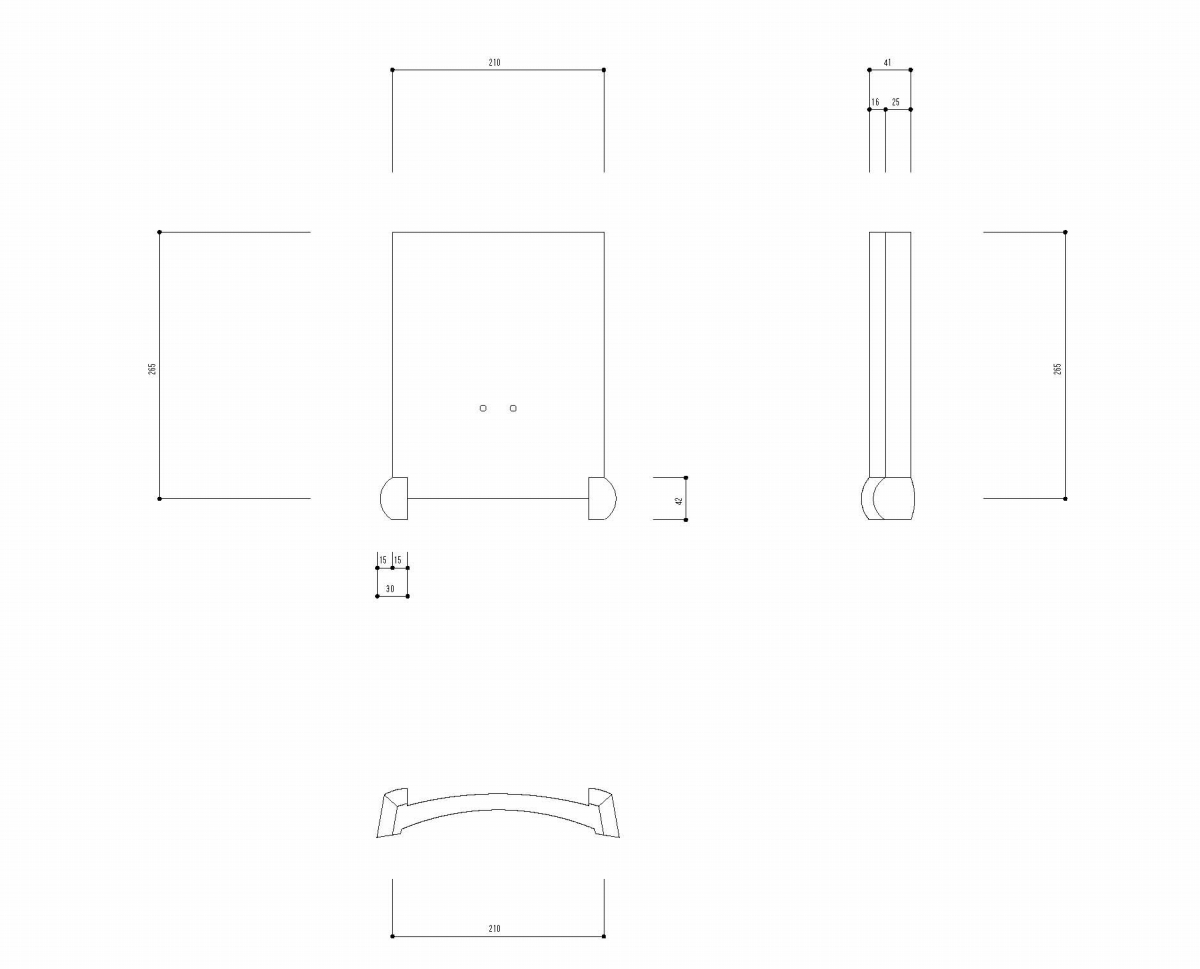

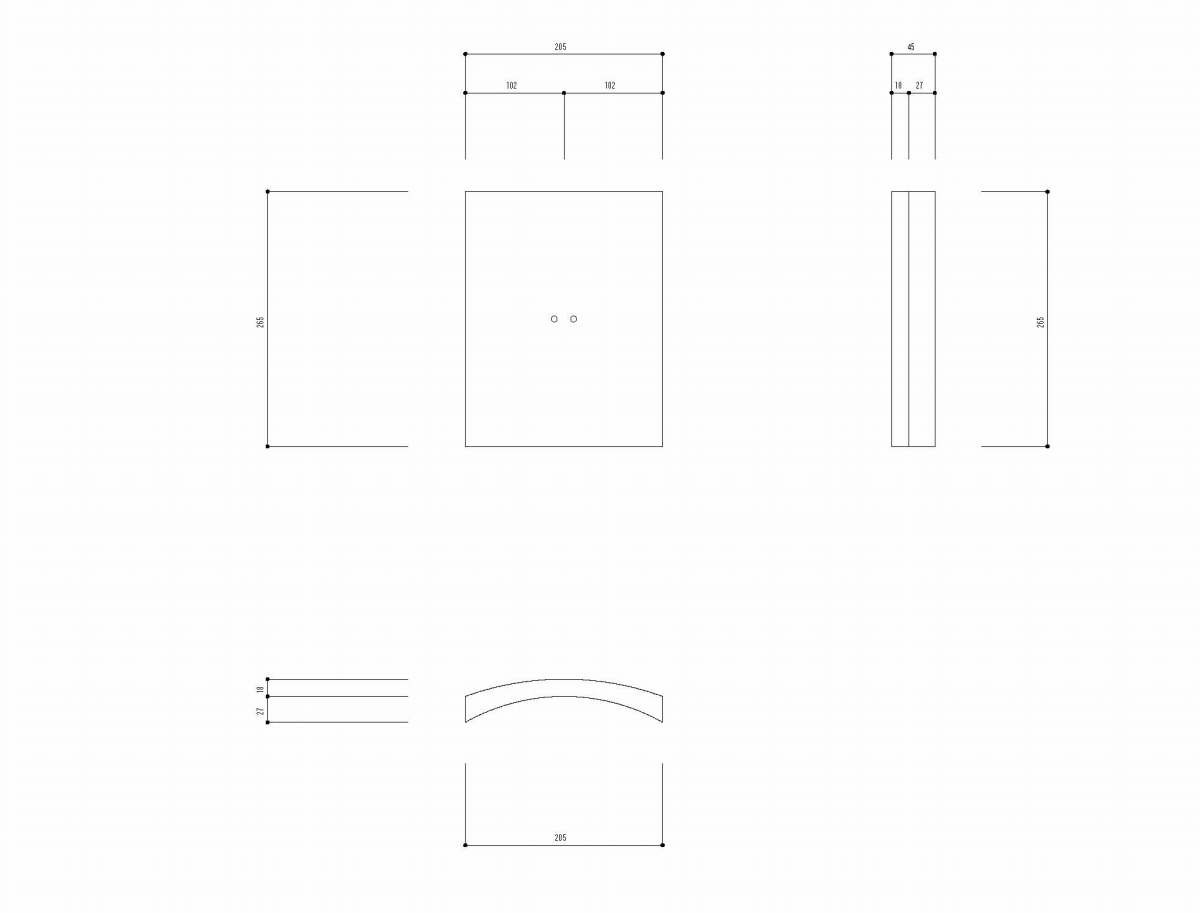

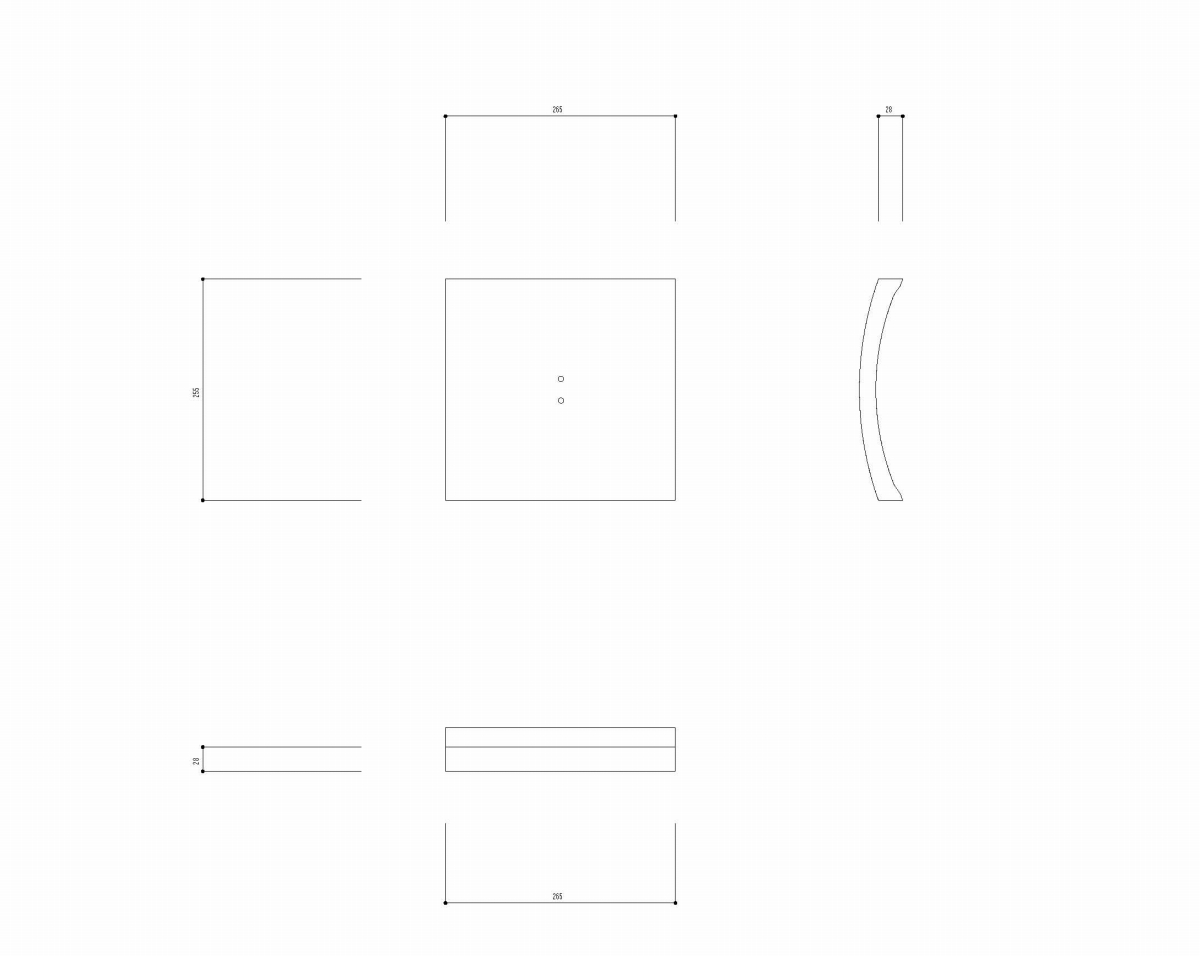

のし瓦

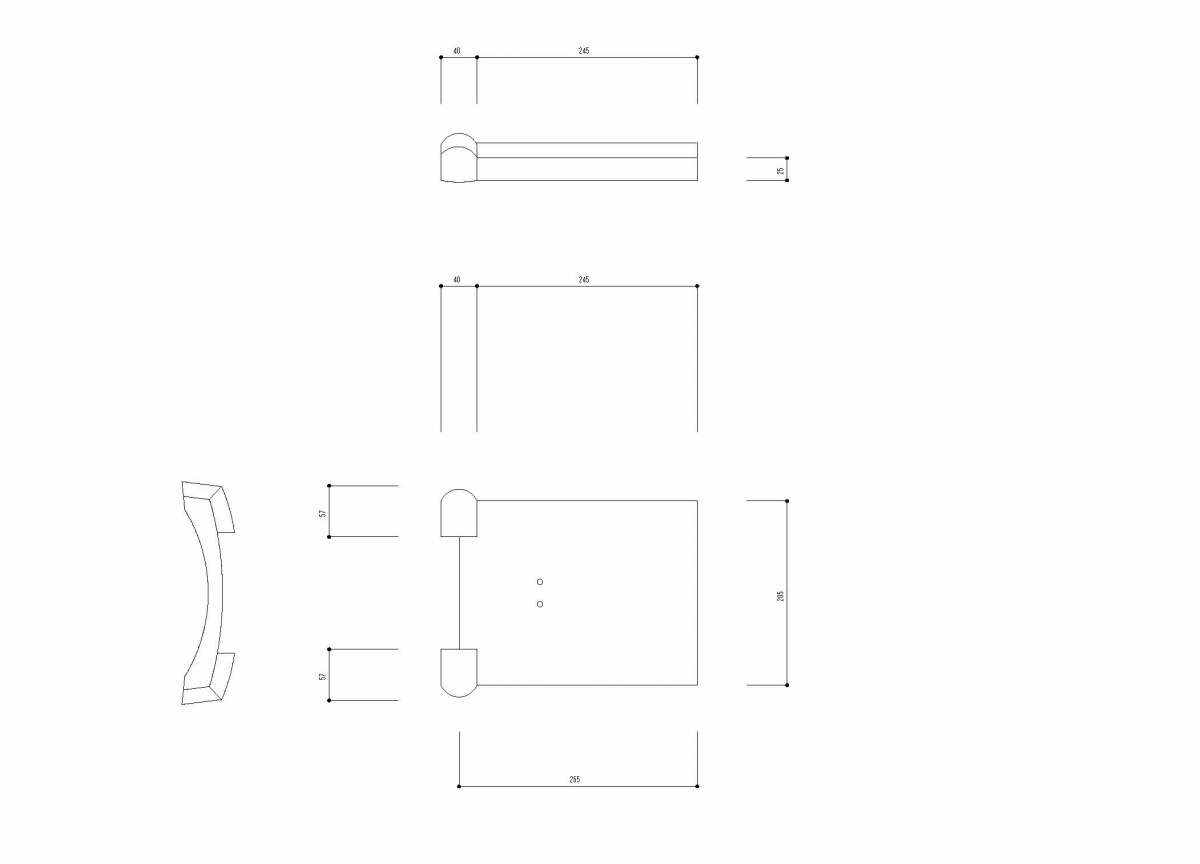

厚のし DXF JWW JWK PDF   紐のし・小 DXF JWW JWK PDF   紐のし・大 DXF JWW JWK PDF
厚のし 紐のし・小 紐のし・大

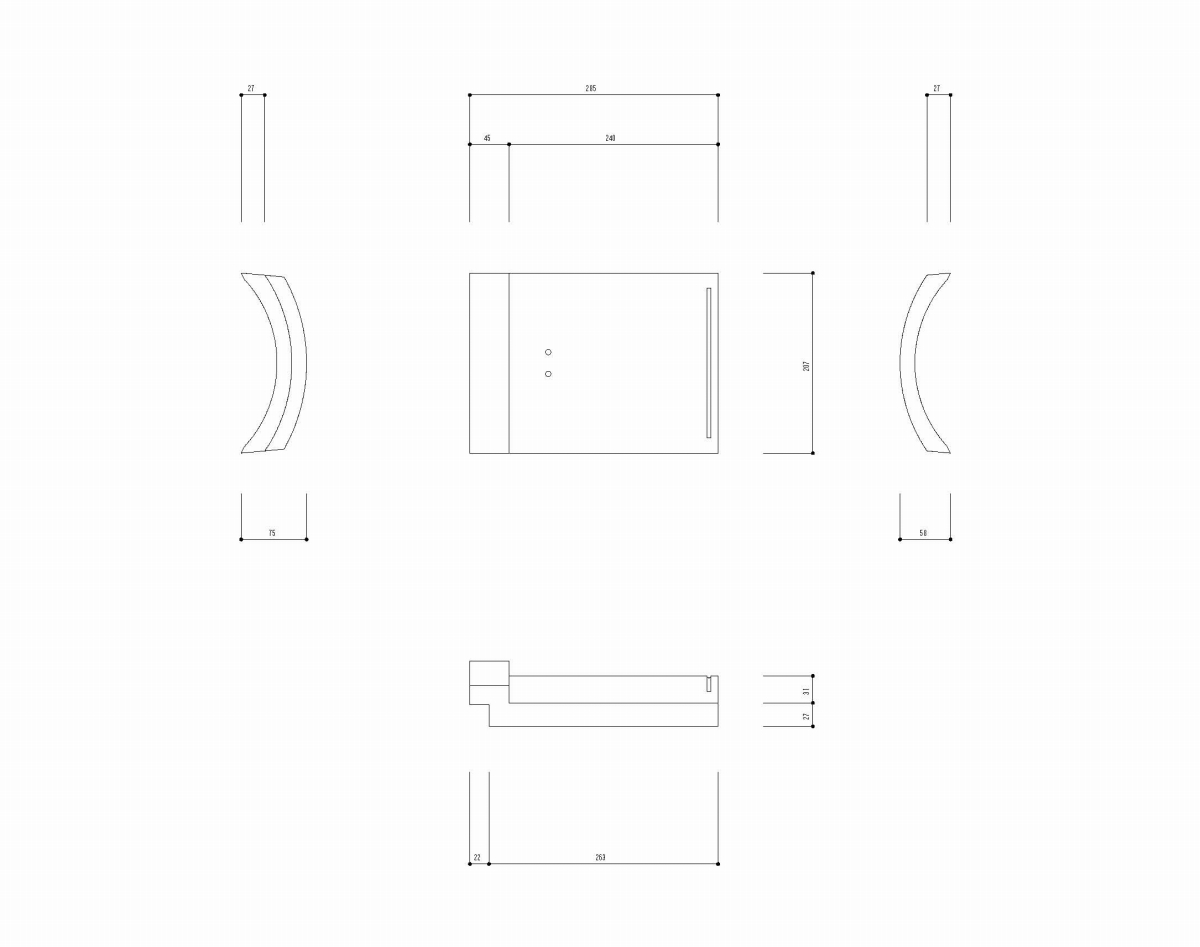

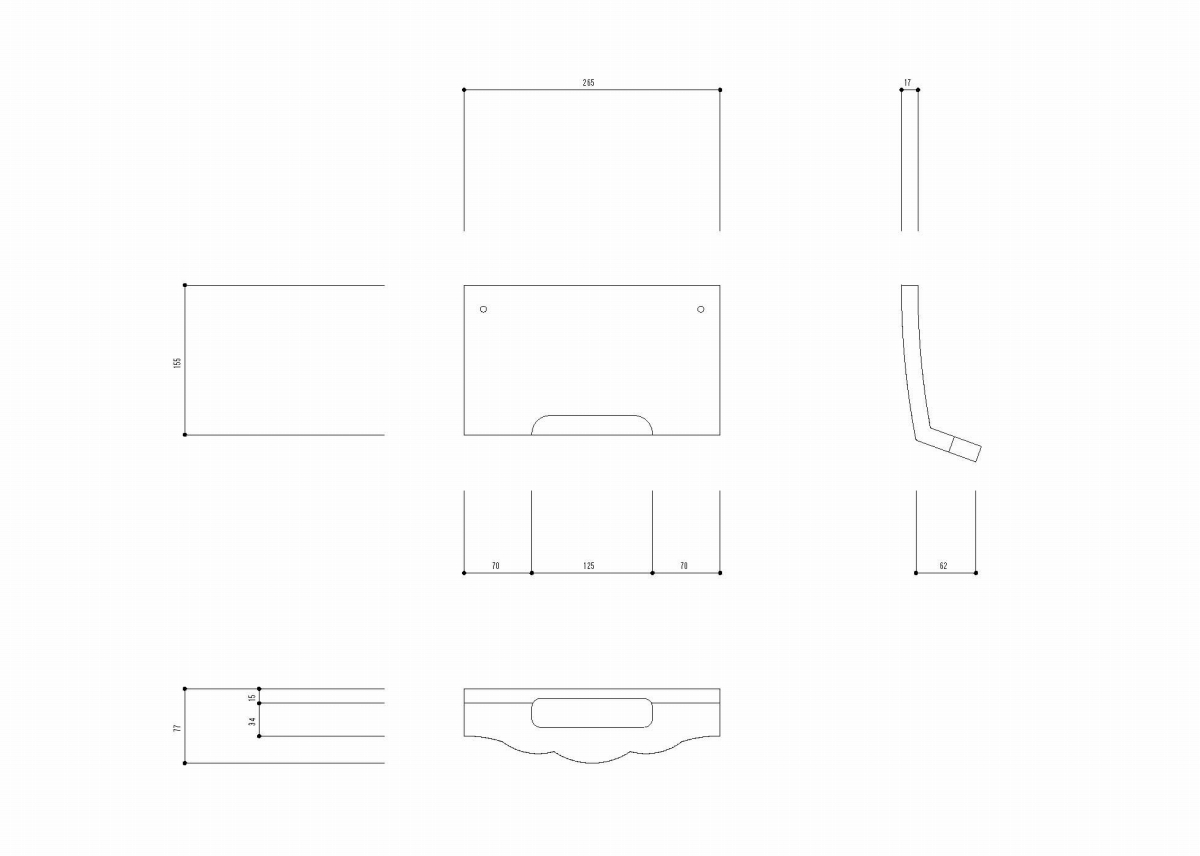

大のし DXF JWW JWK PDF   雨切のし DXF JWW JWK PDF
大のし 雨切のし
棟瓦

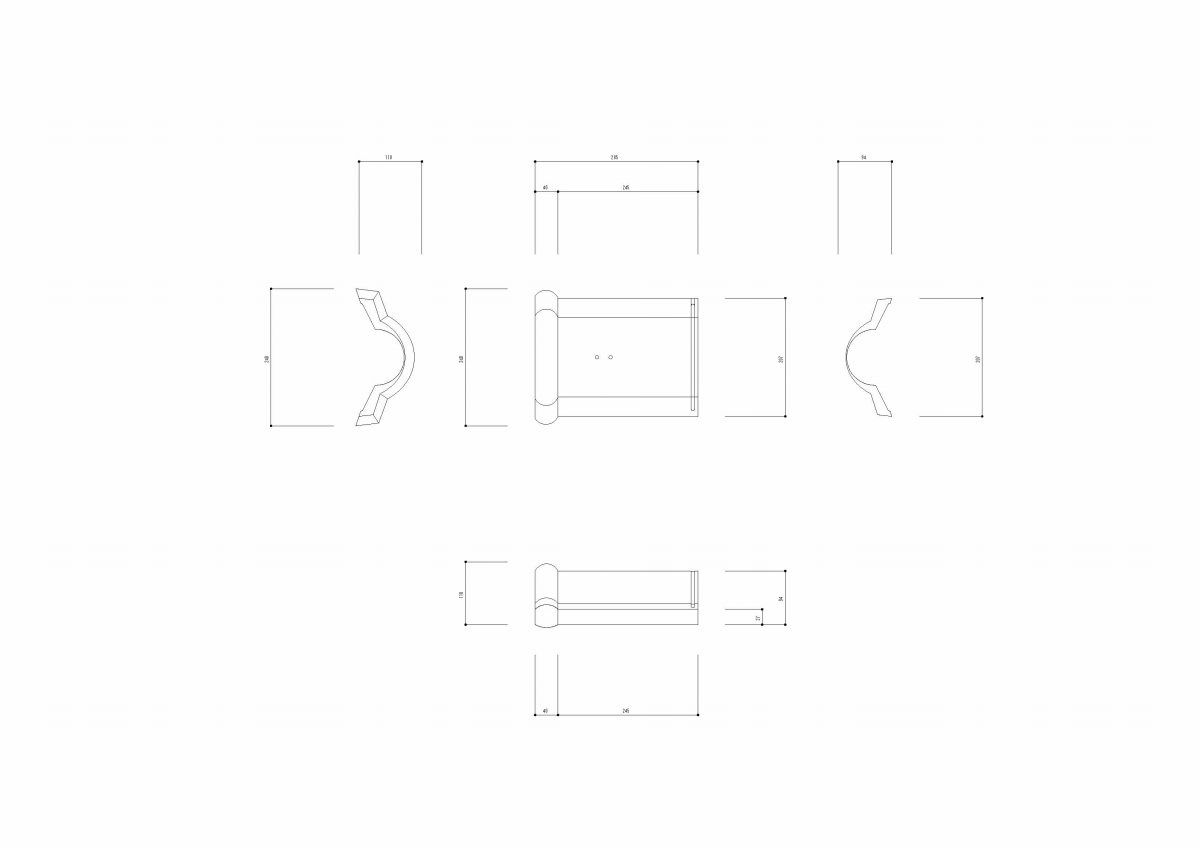

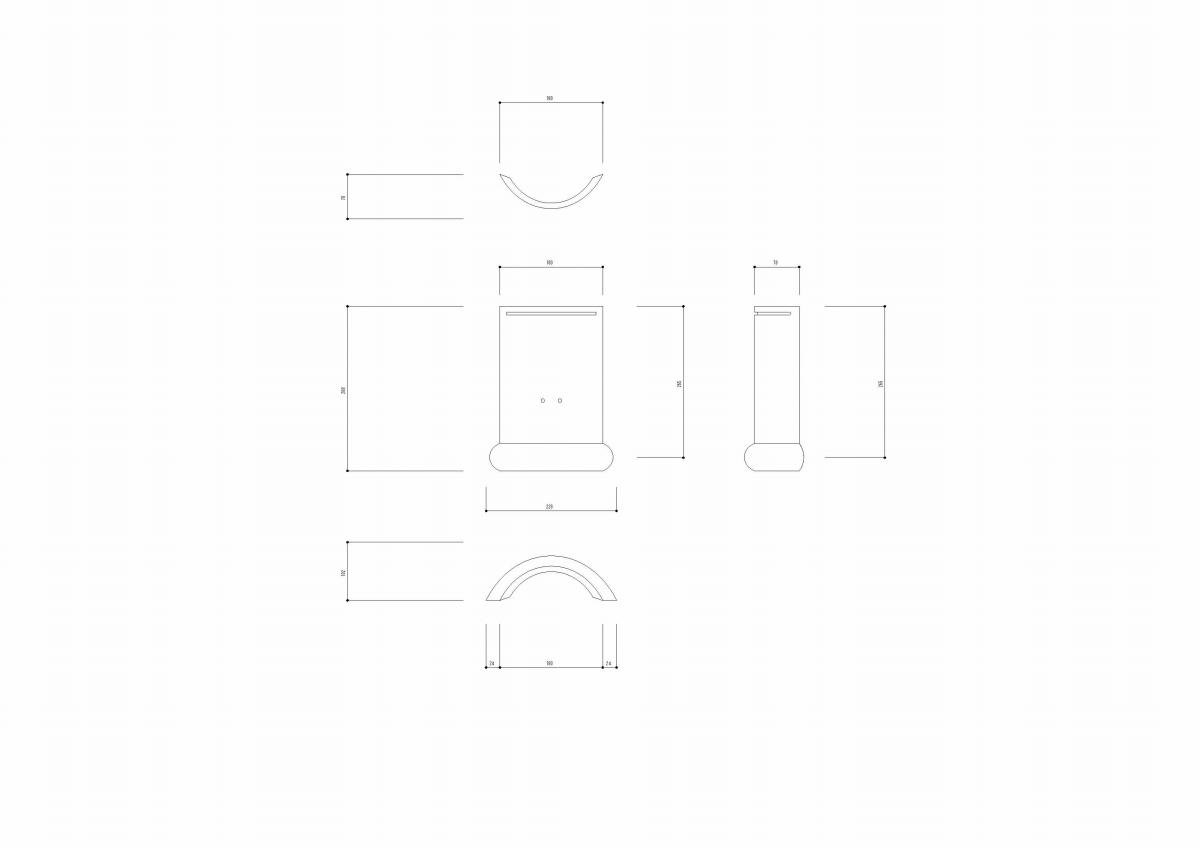

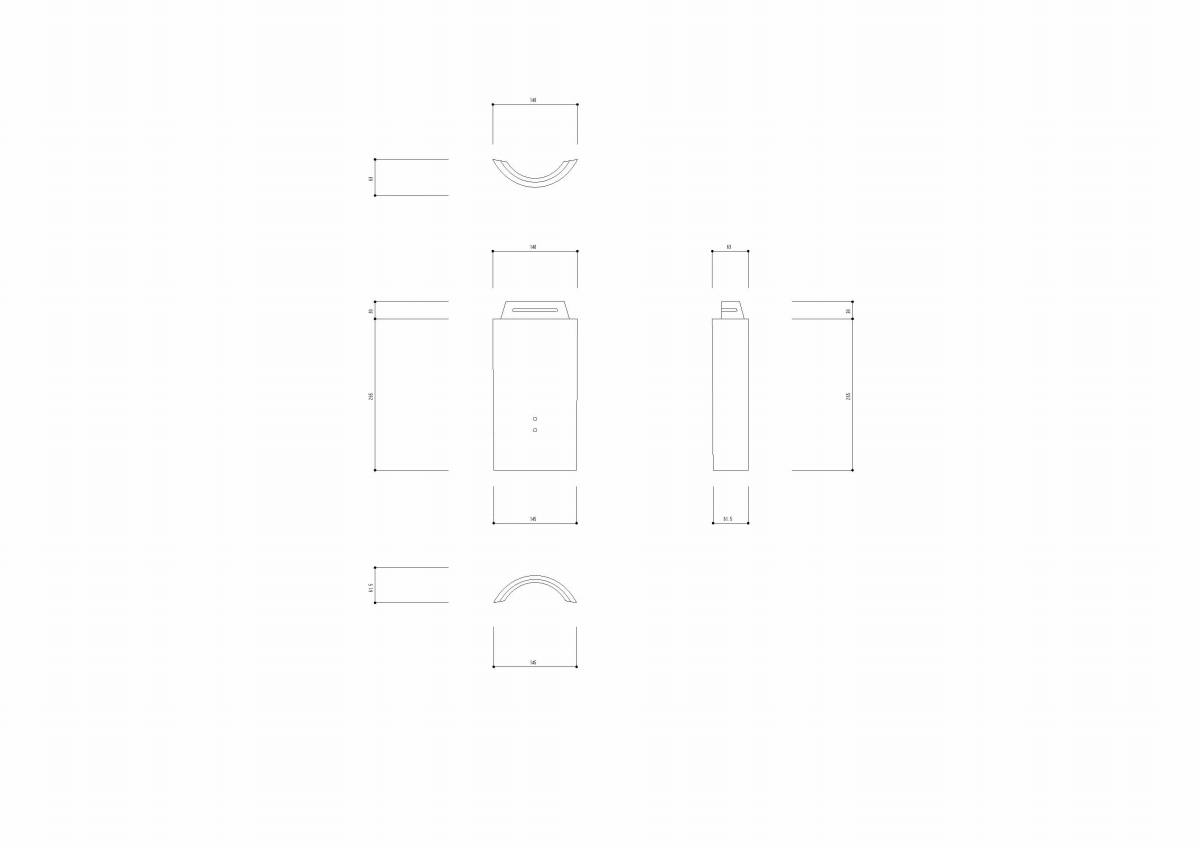

紐丸・5寸 DXF JWW JWK PDF   江戸・6寸 DXF JWW JWK PDF   江戸止め DXF JWW JWK PDF
紐丸・5寸 江戸・6寸 江戸止め

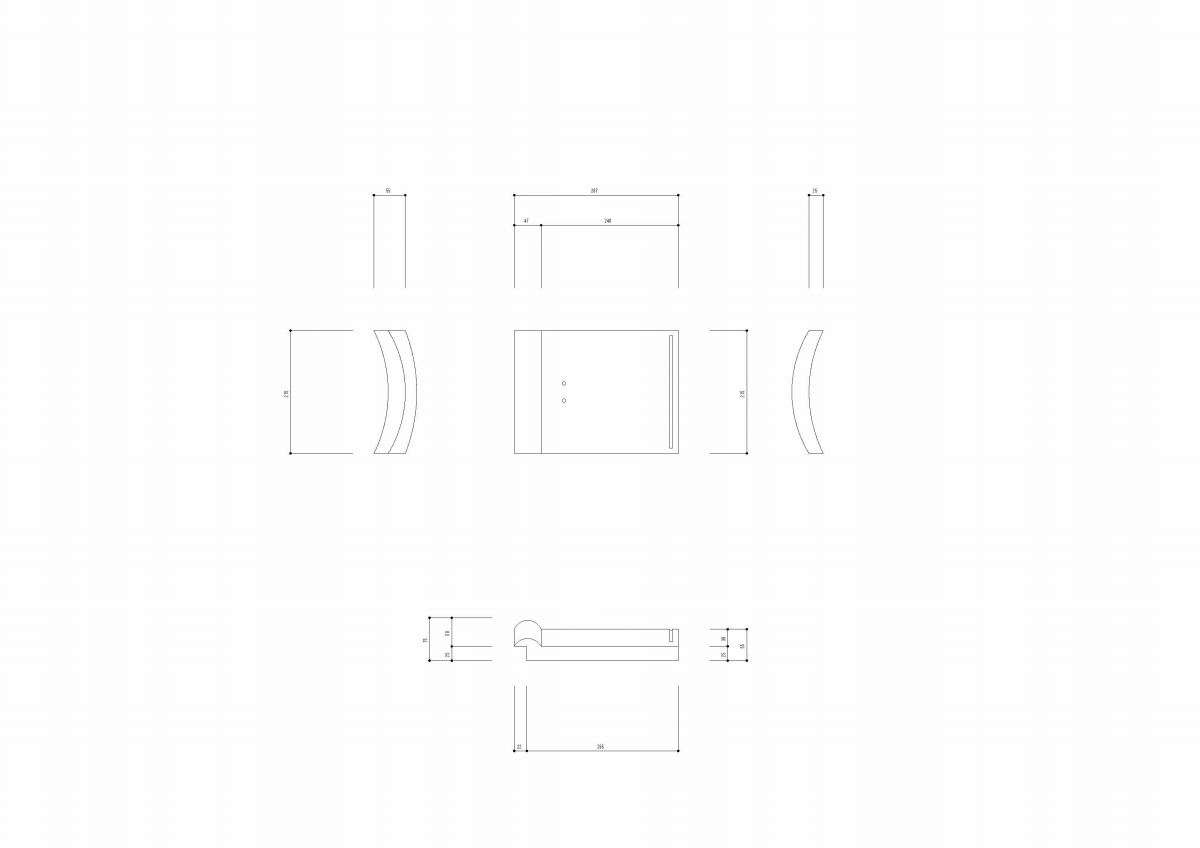

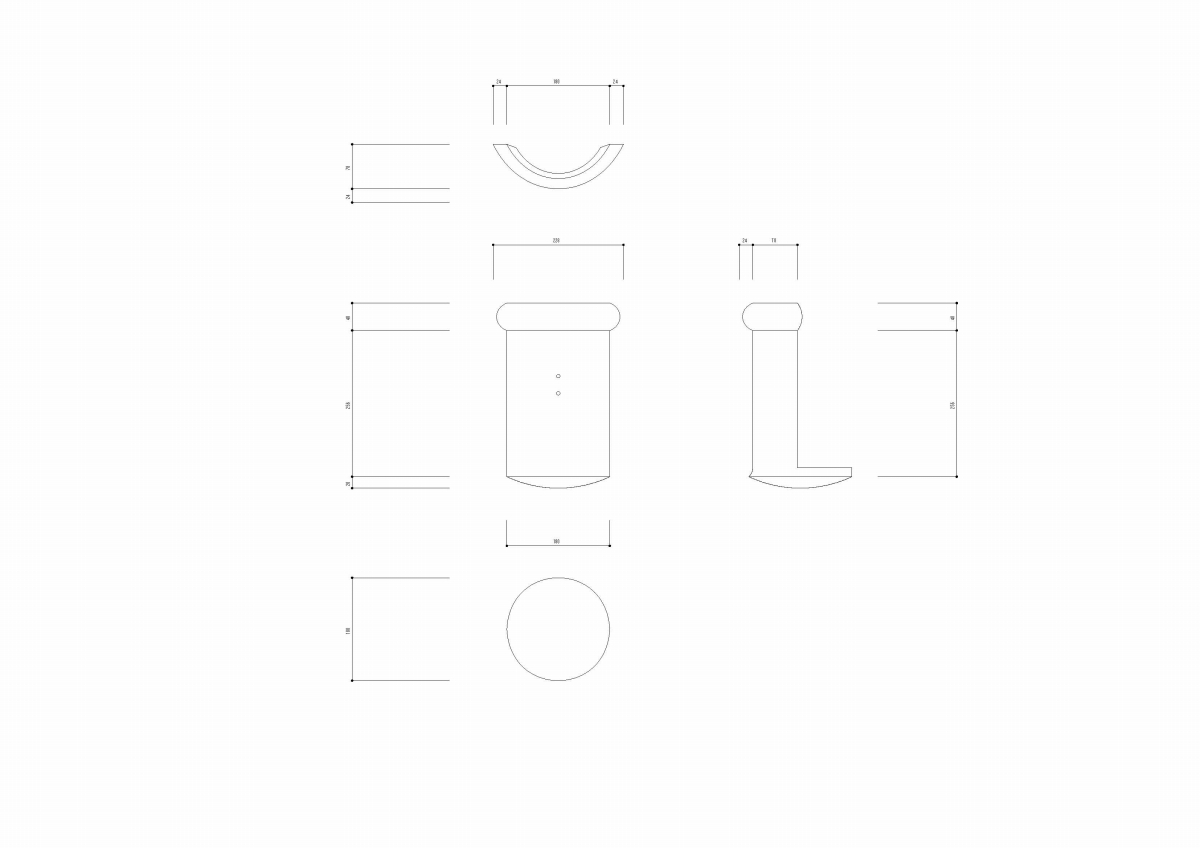

紐伏間 DXF JWW JWK PDF   素丸・5寸 DXF JWW JWK PDF   亀伏間 DXF JWW JWK PDF
紐伏間 素丸・5寸 亀伏間

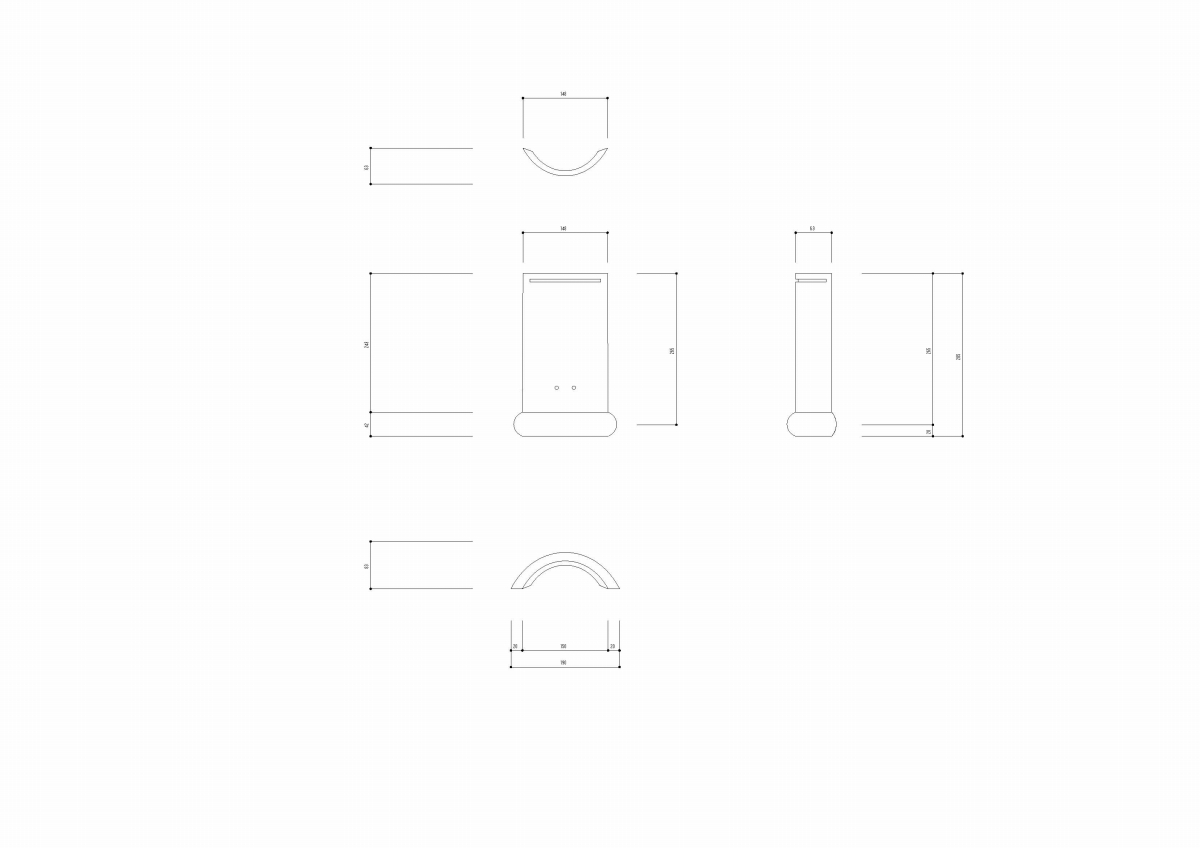

角桟伏間 DXF JWW JWK PDF   のし付丸 DXF JWW JWK PDF
角桟伏間 のし付丸
巴瓦

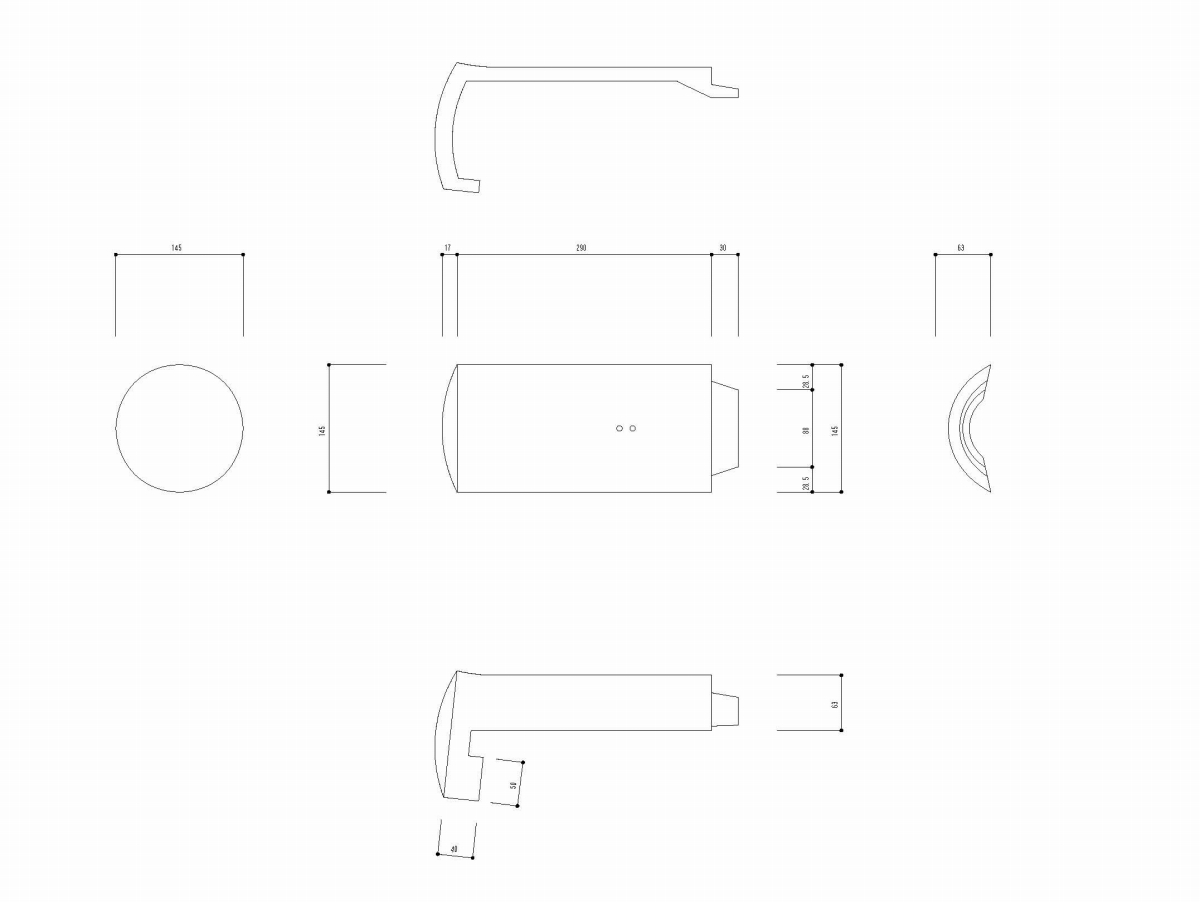

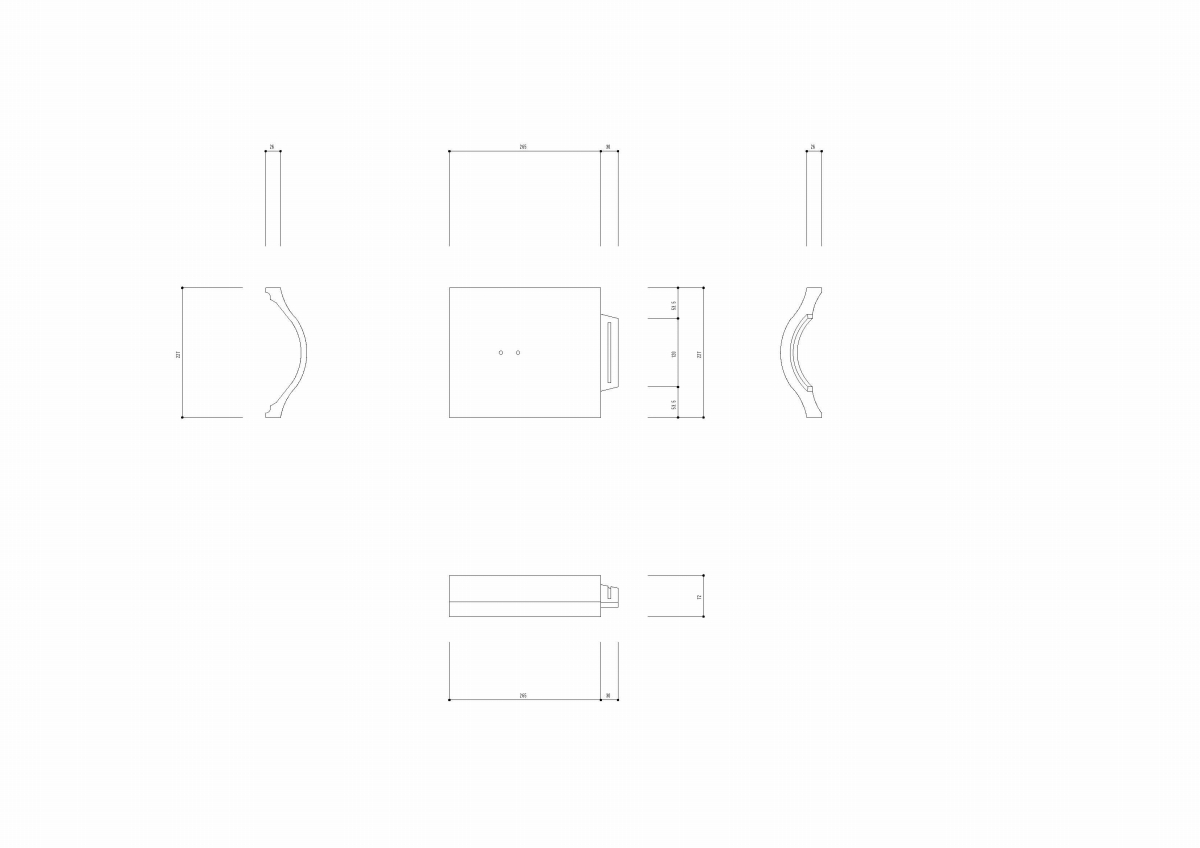

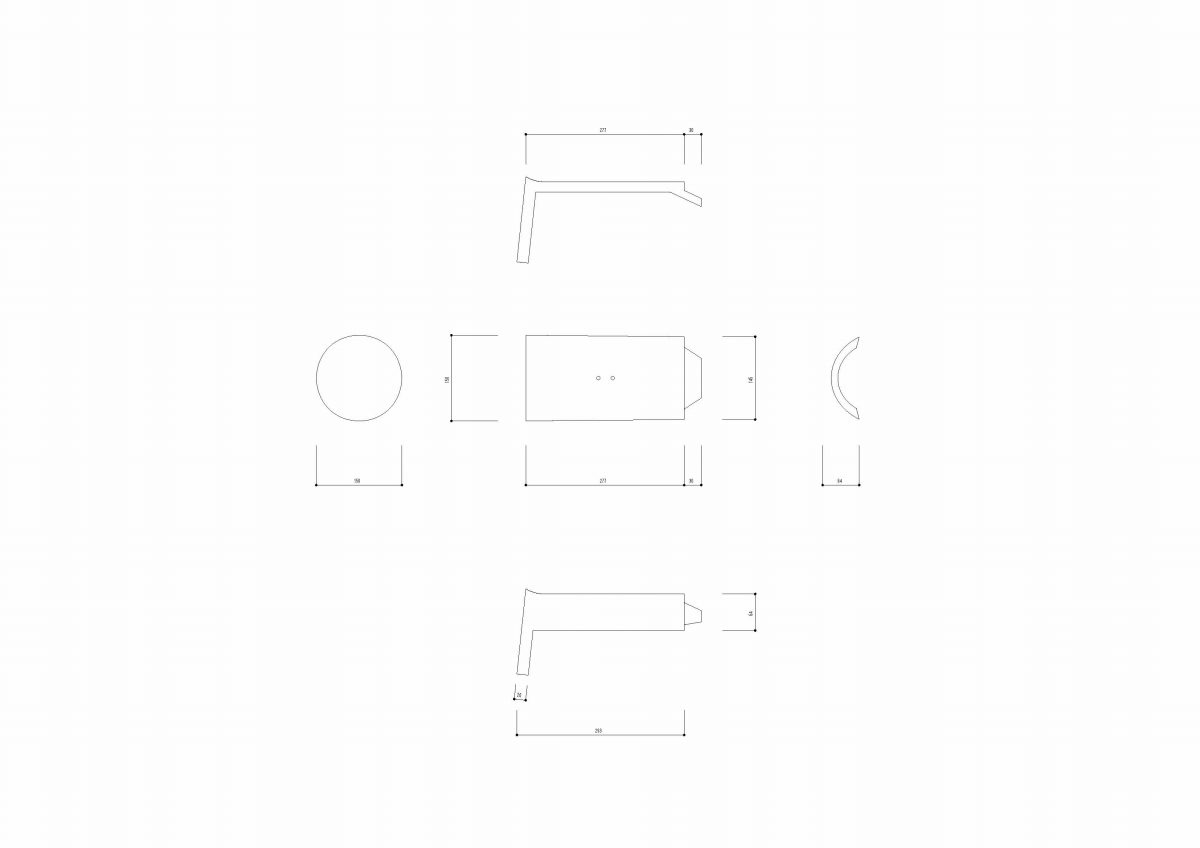

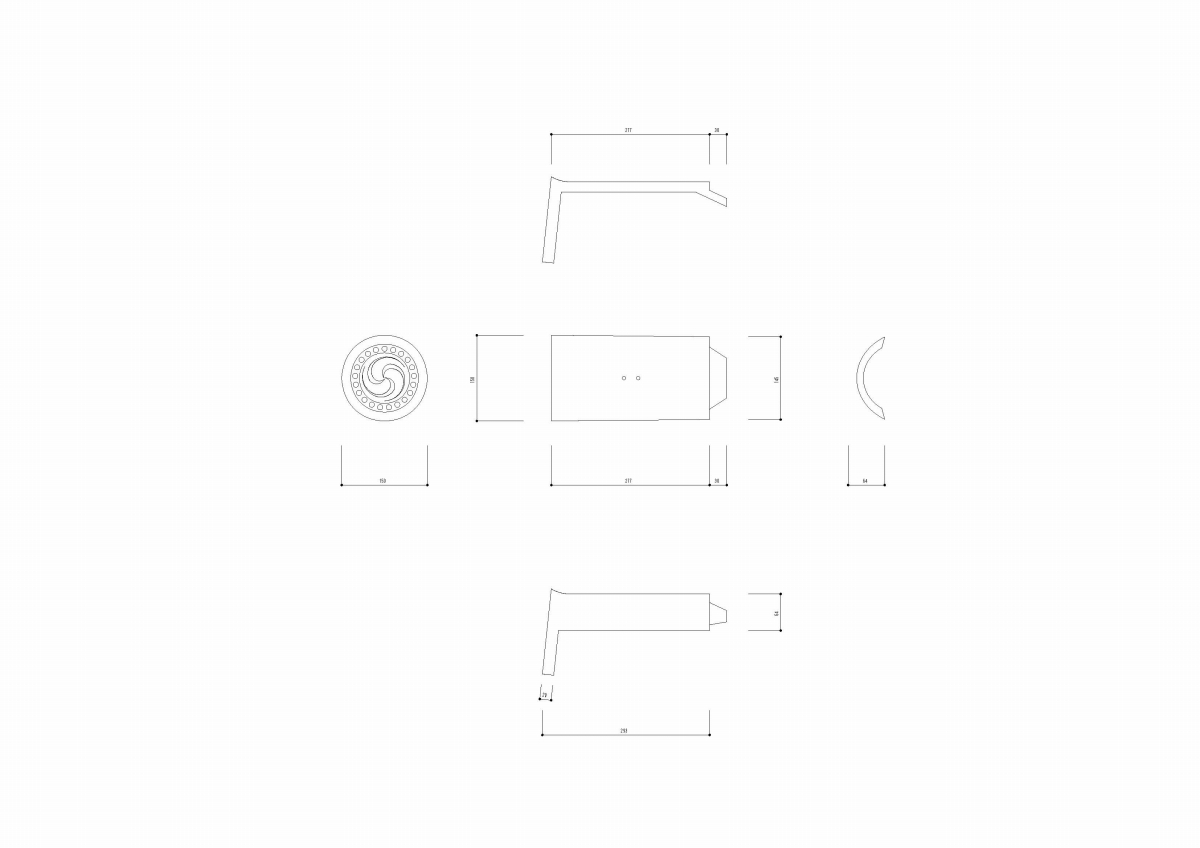

又ギ巴 DXF JWW JWK PDF   無地巴 DXF JWW JWK PDF   京花巴 DXF JWW JWK PDF
又ギ巴 無地巴 京花巴

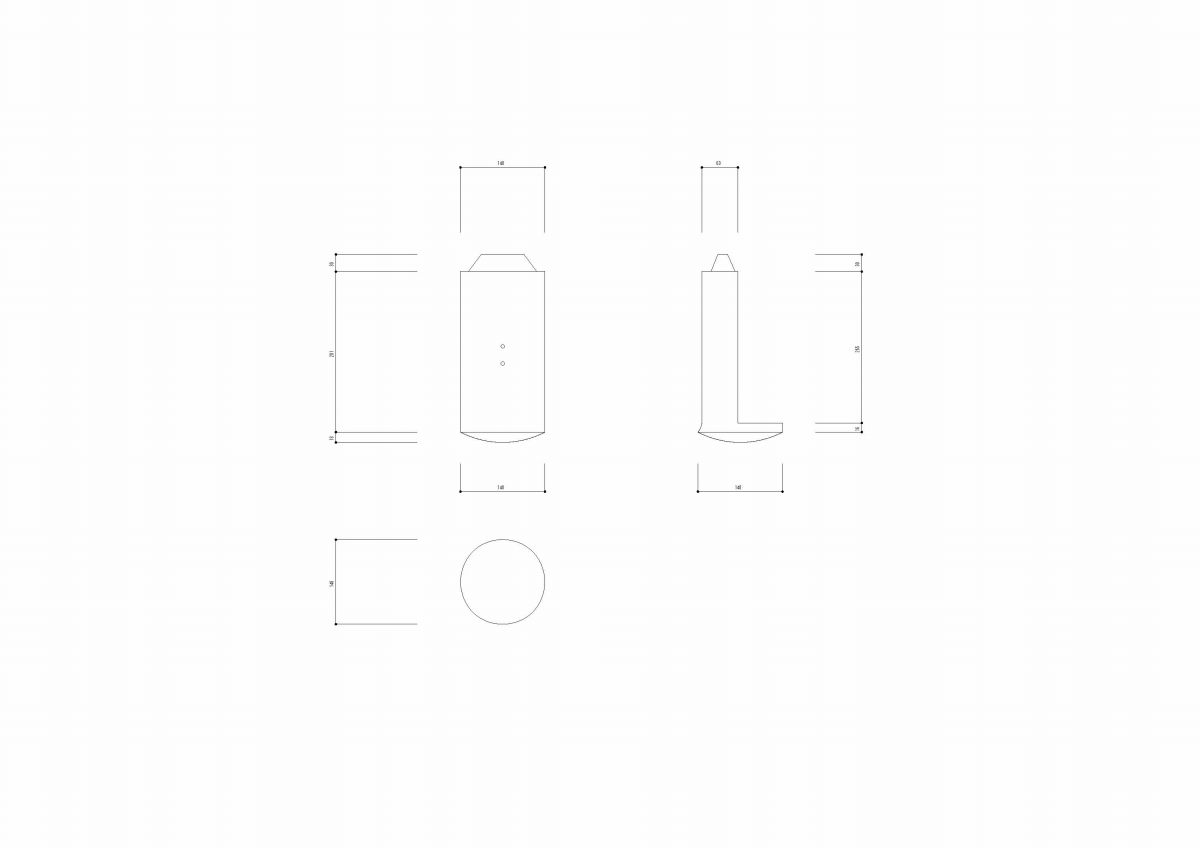

中付巴 DXF JWW JWK PDF
中付巴
鬼瓦

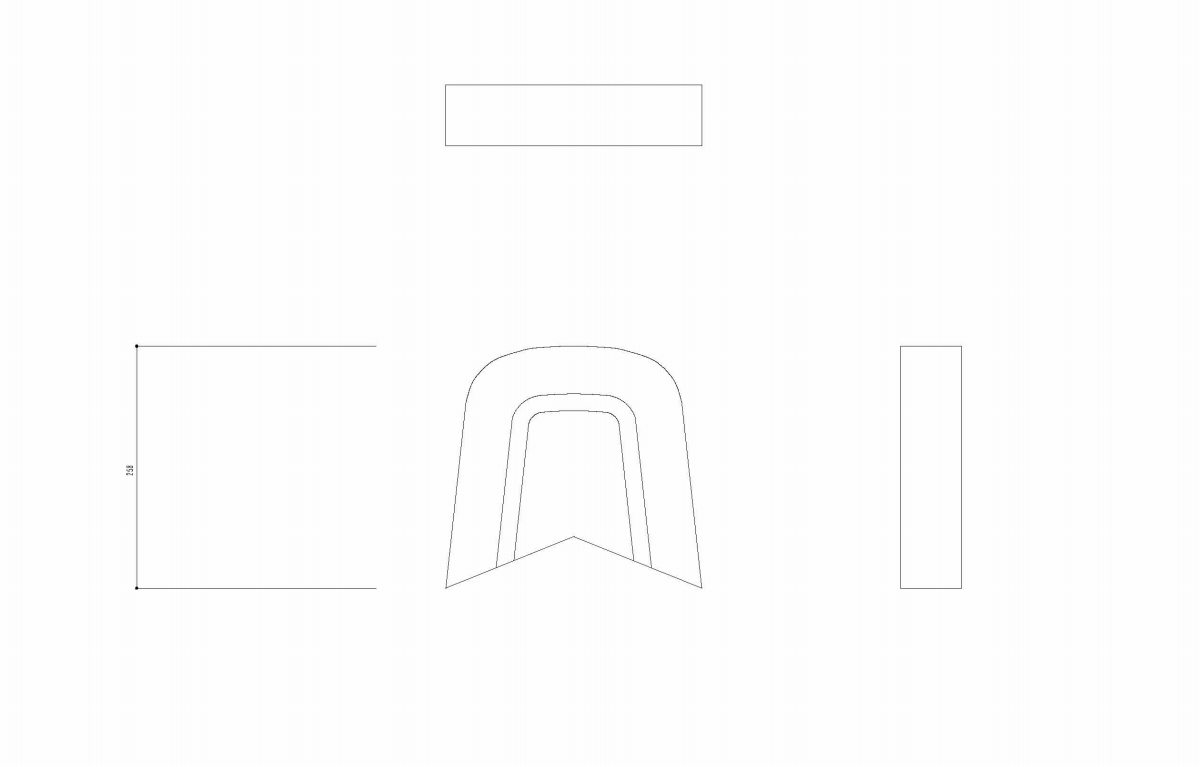

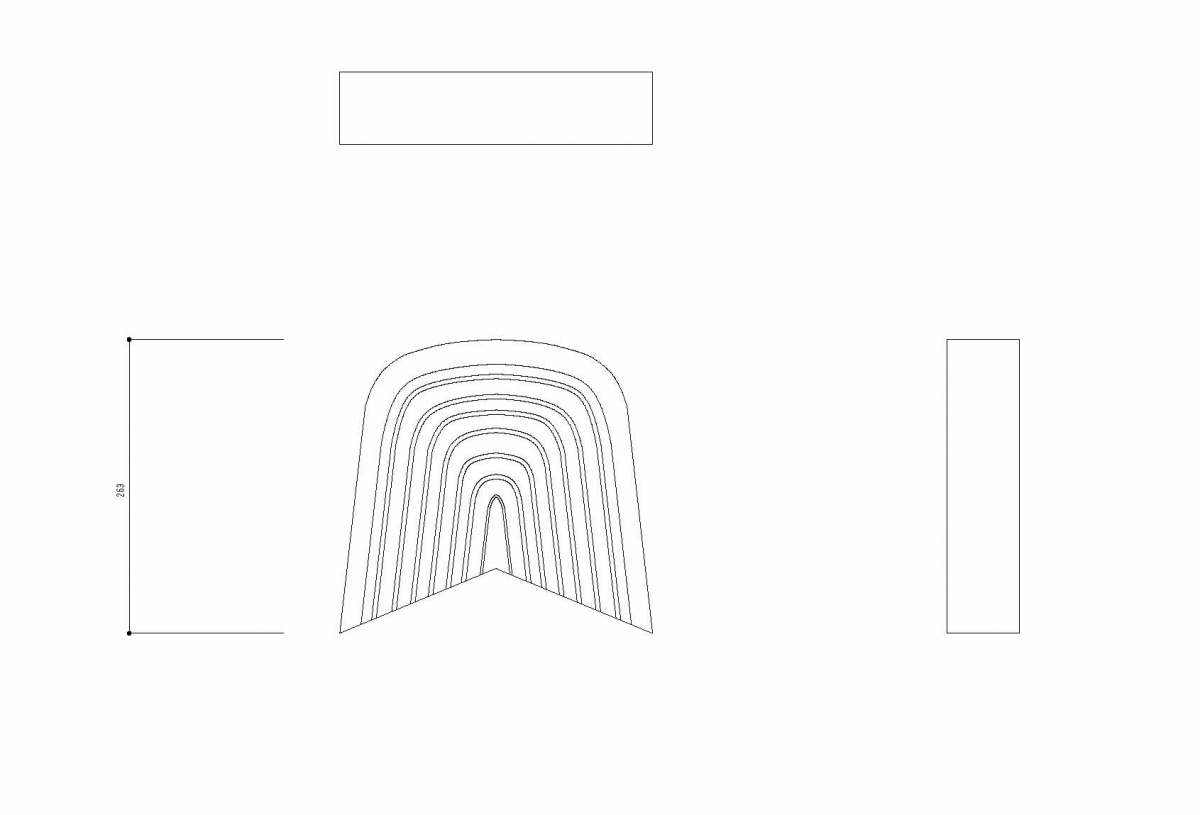

6寸又ギ鬼
DXF JWW JWK PDF

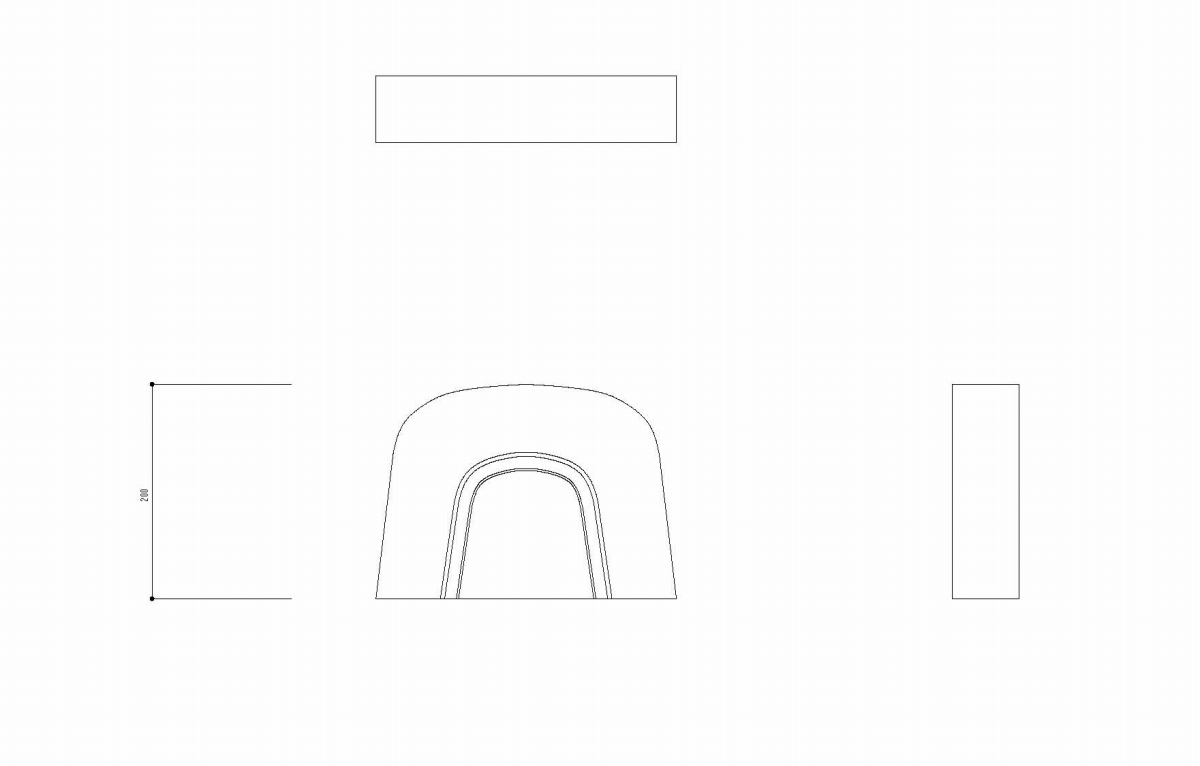

  6寸一文字鬼
DXF JWW JWK PDF
  6寸カエズ又ギ鬼
DXF JWW JWK PDF
6寸又ギ鬼 6寸一文字鬼 6寸カエズ又ギ鬼
6寸カエズ一文字鬼
DXF JWW JWK PDF
  6寸旭カエズ又ギ鬼
DXF JWW JWK PDF
  6寸旭カエズ一文字鬼
DXF JWW JWK PDF
6寸カエズ一文字鬼 6寸旭カエズ又ギ鬼 6寸旭カエズ一文字鬼

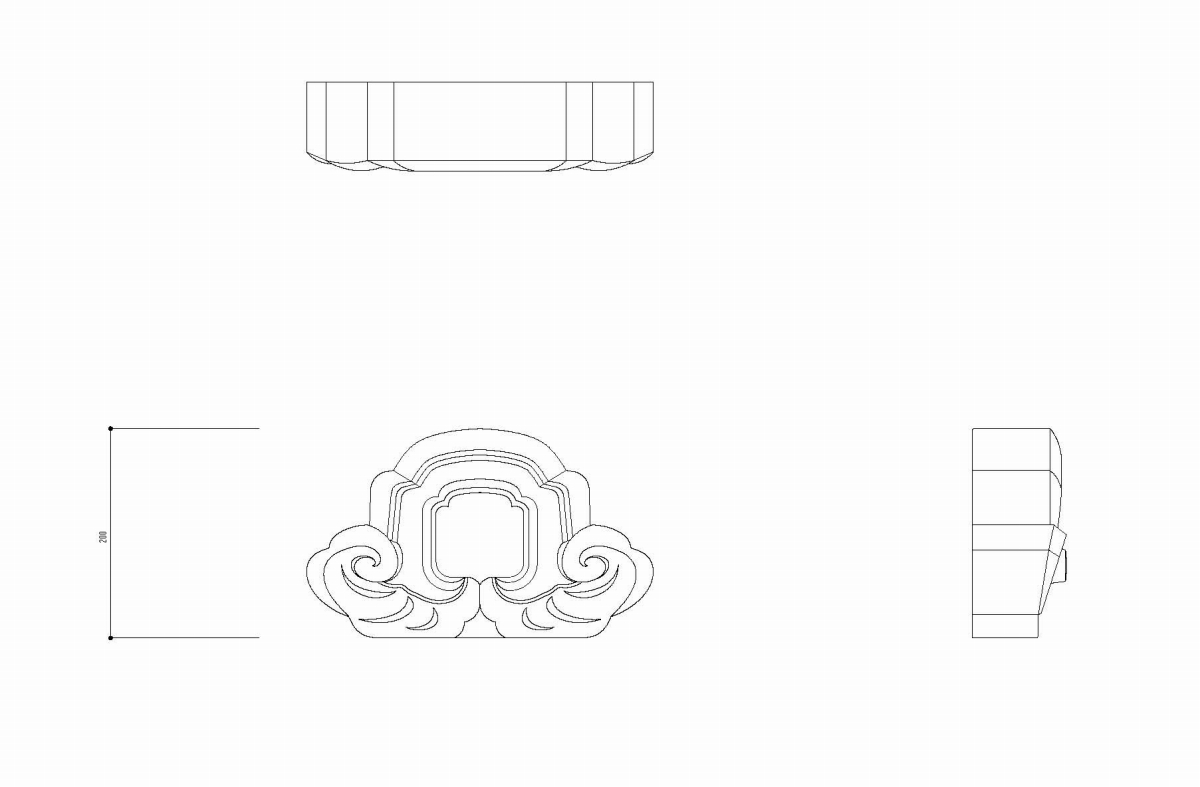

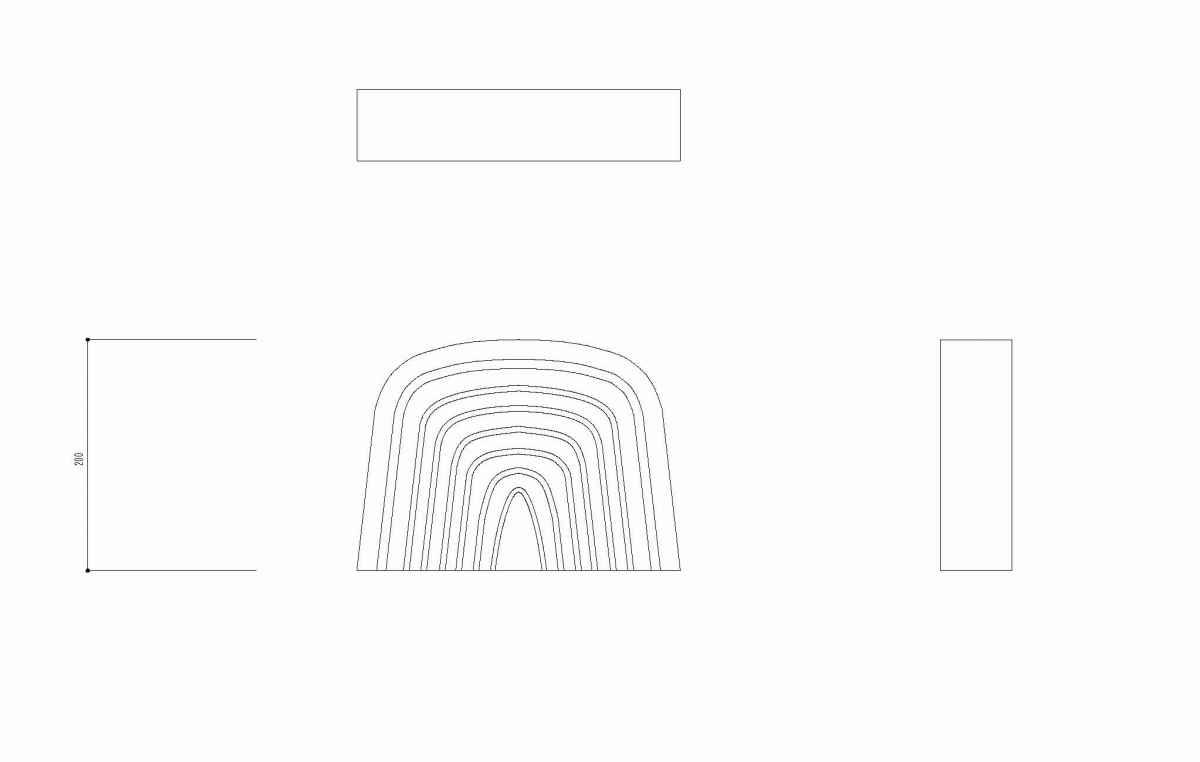

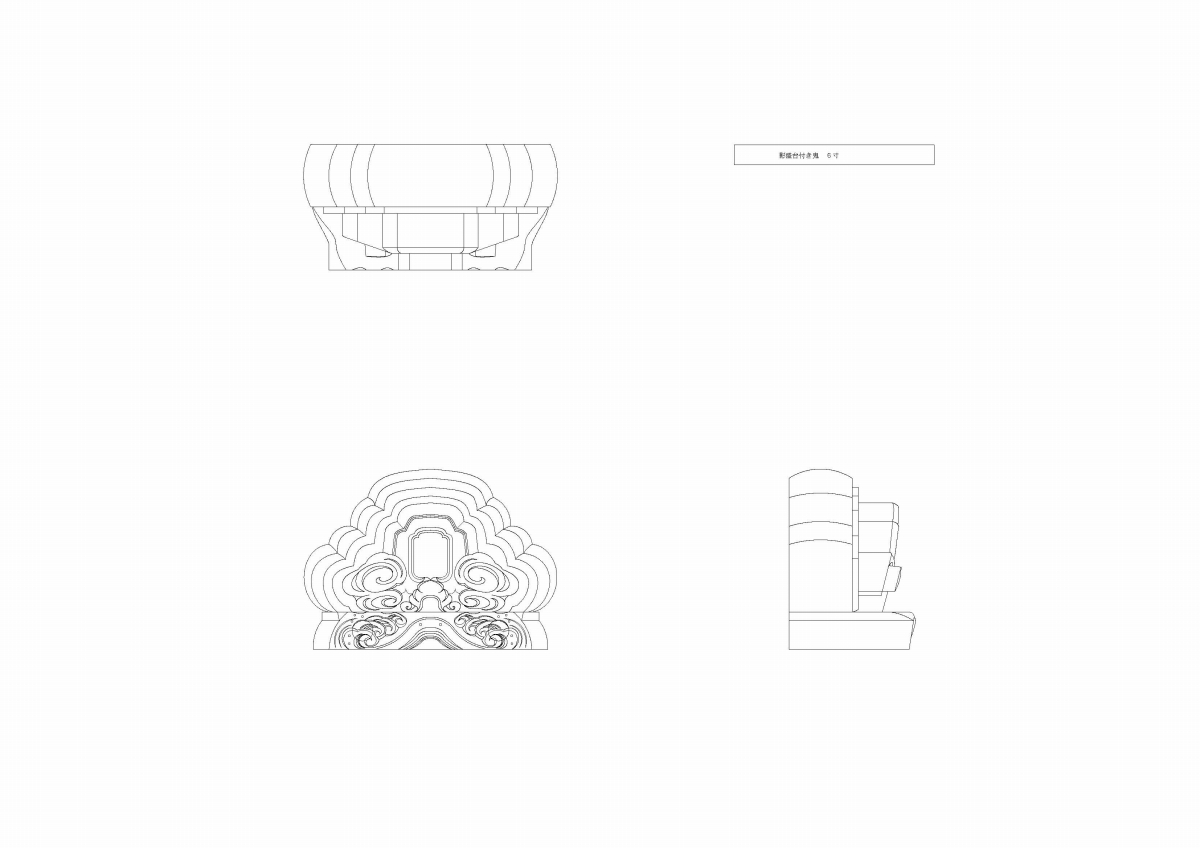

影盛足付台付鬼
DXF JWW JWK PDF
  影盛一文字台付鬼
DXF JWW JWK PDF

影盛足付台付鬼 影盛一文字台付鬼
