設計士のための三州瓦マニュアル|三州瓦CADデータ

CAD TOP PAGE
部分詳細図
  J形−53A
■J形−木造
■J形−RC
■J形−鉄骨
  F形−40
■F形−木造
■F形−RC
■F形−鉄骨
  S形−49A
■S形−木造
■S形−RC
■S形−鉄骨
瓦部分寸法
  J形−53A
■J形−桟・軒・袖
■J形−平部役物
■J形−棟部他
  F形−40
■F形−Uタイプ
■F形−フルフラット
■F形−Mタイプ
  S形−49A
■S形−49A
屋根図面
  J形
■J形
  F形
■F形−Uタイプ
■F形−フルフラット
■F形−Mタイプ
  S形
■S形

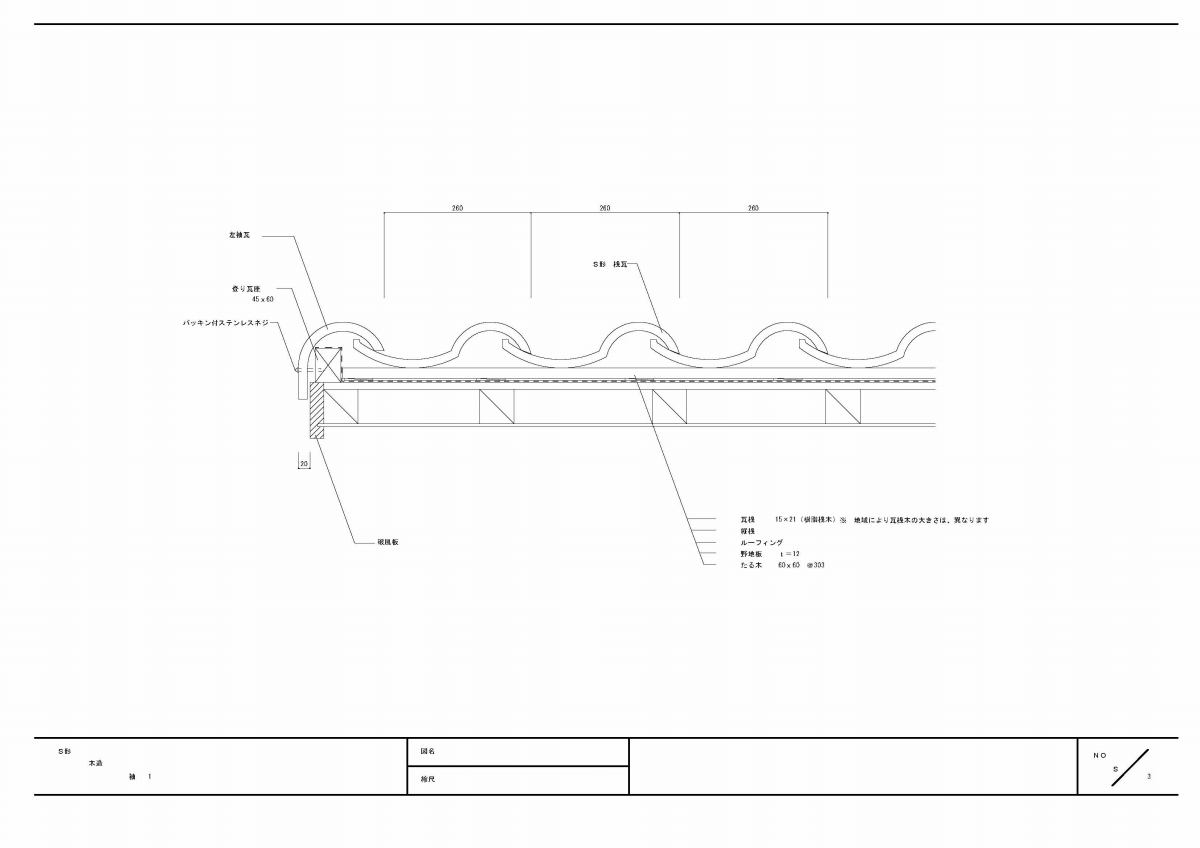

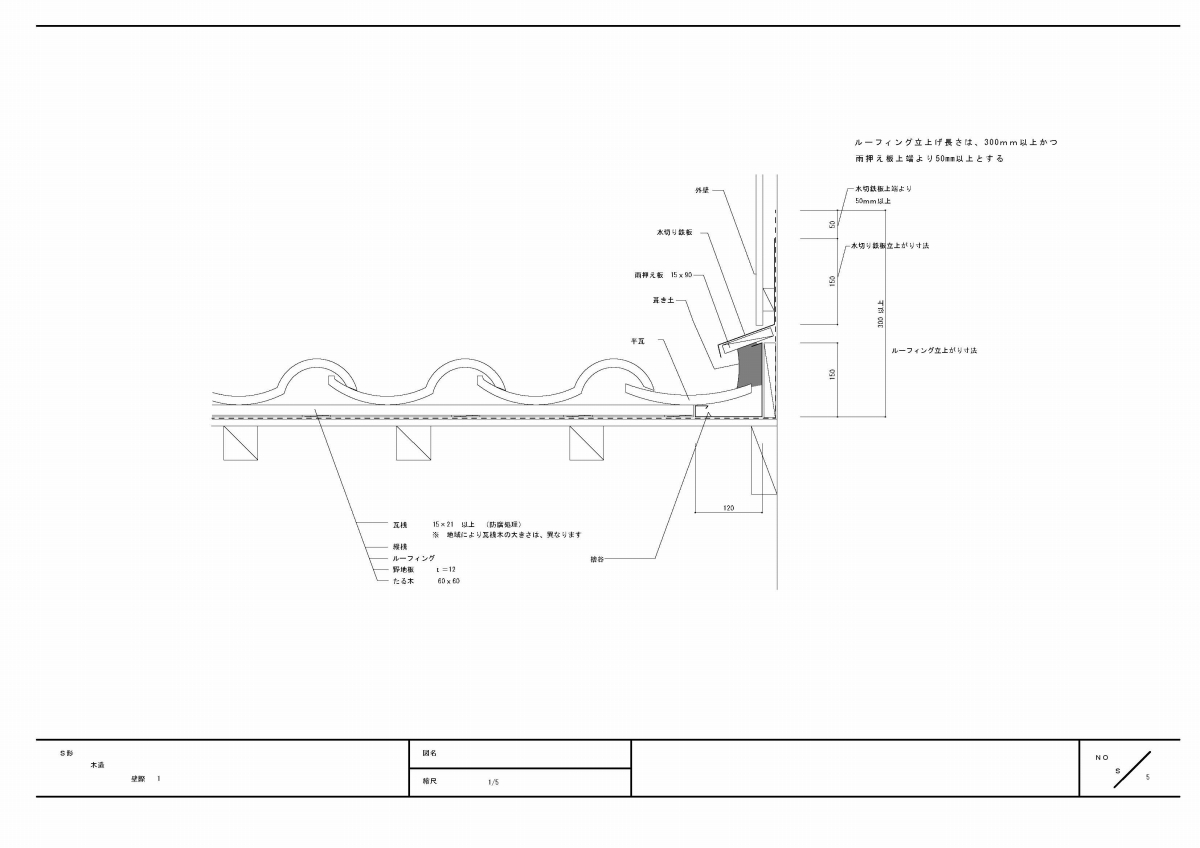

S形−49A−木造 部分詳細図

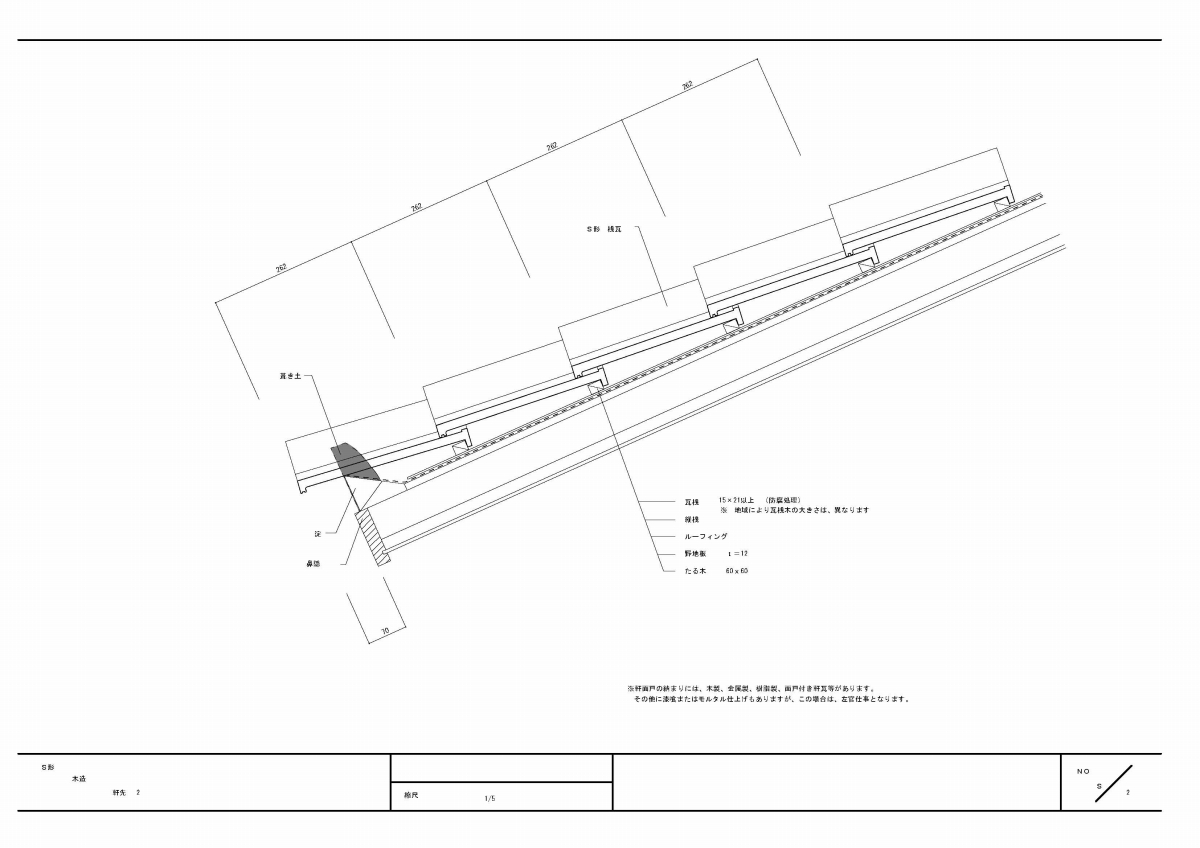

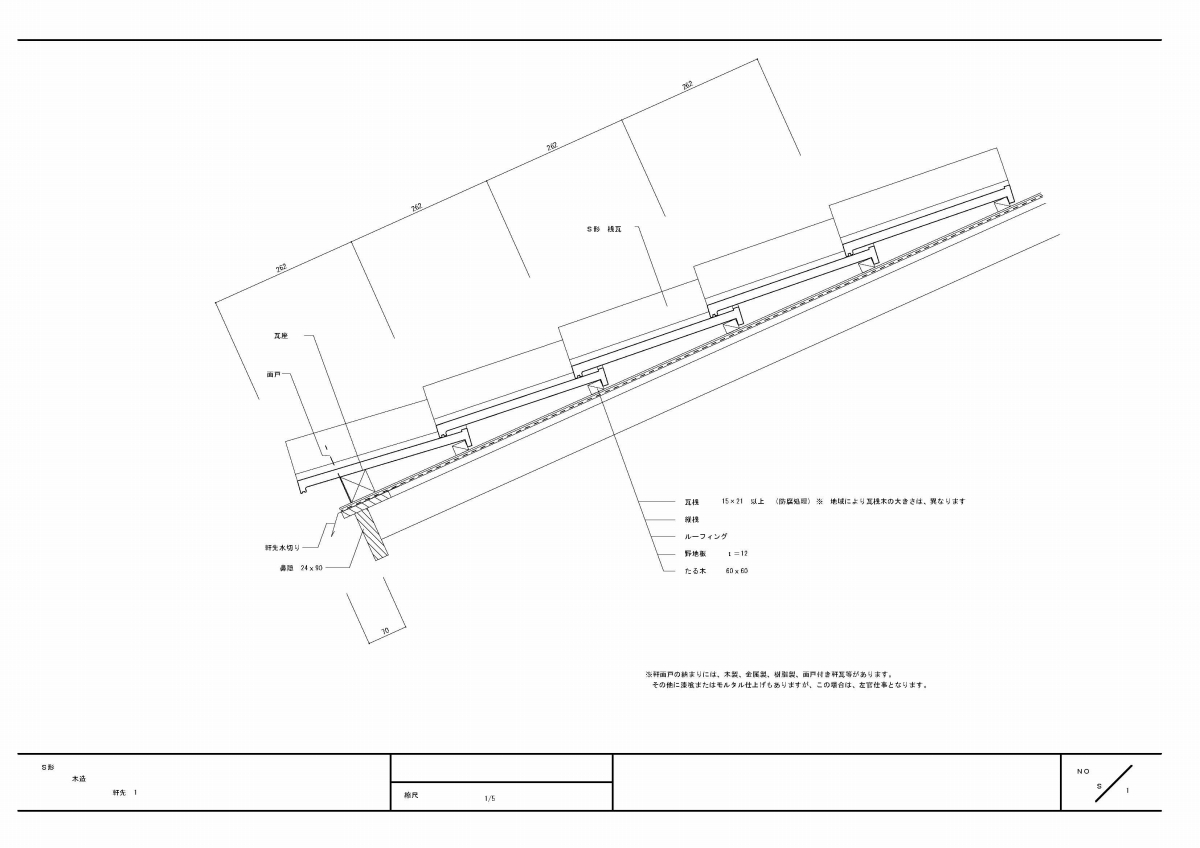

軒部1 DXF JWW JWK PDF   軒部2 DXF JWW JWK PDF   左袖部 DXF JWW JWK PDF
軒部1 軒部2 左袖部

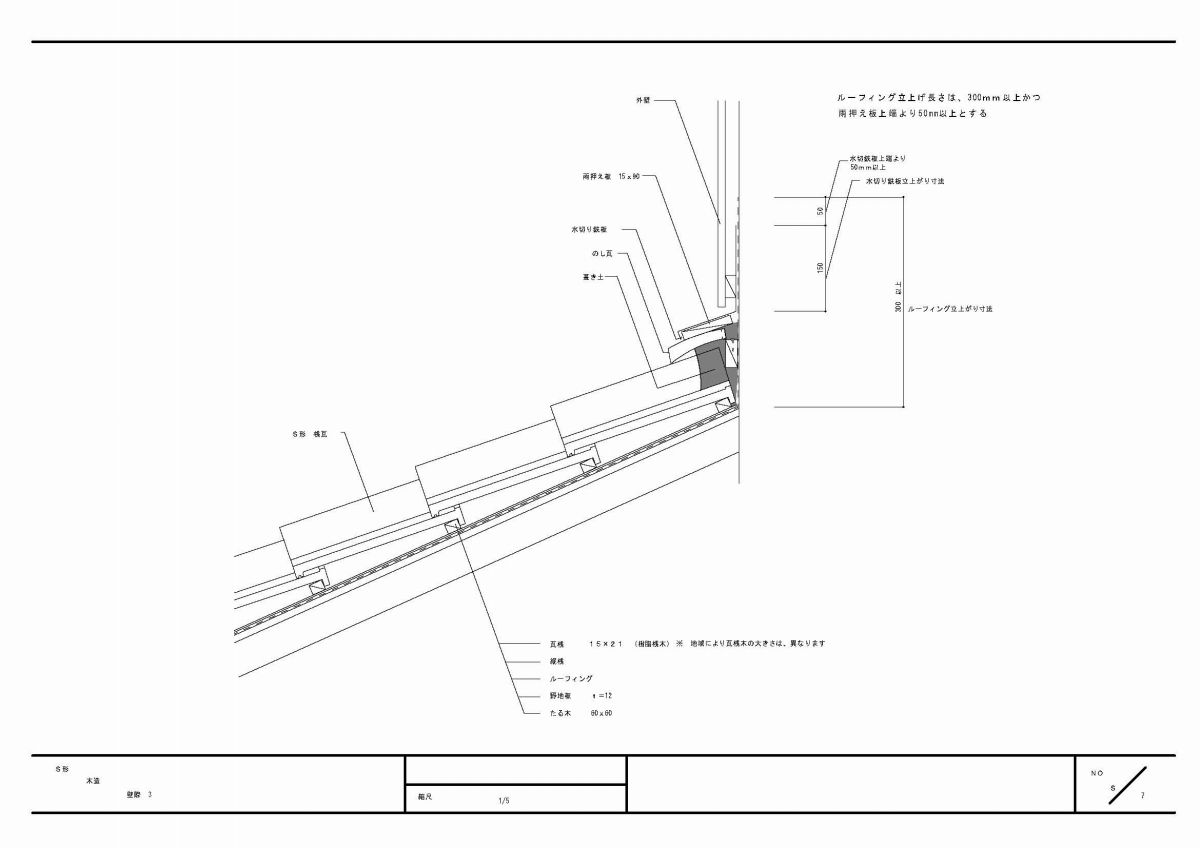

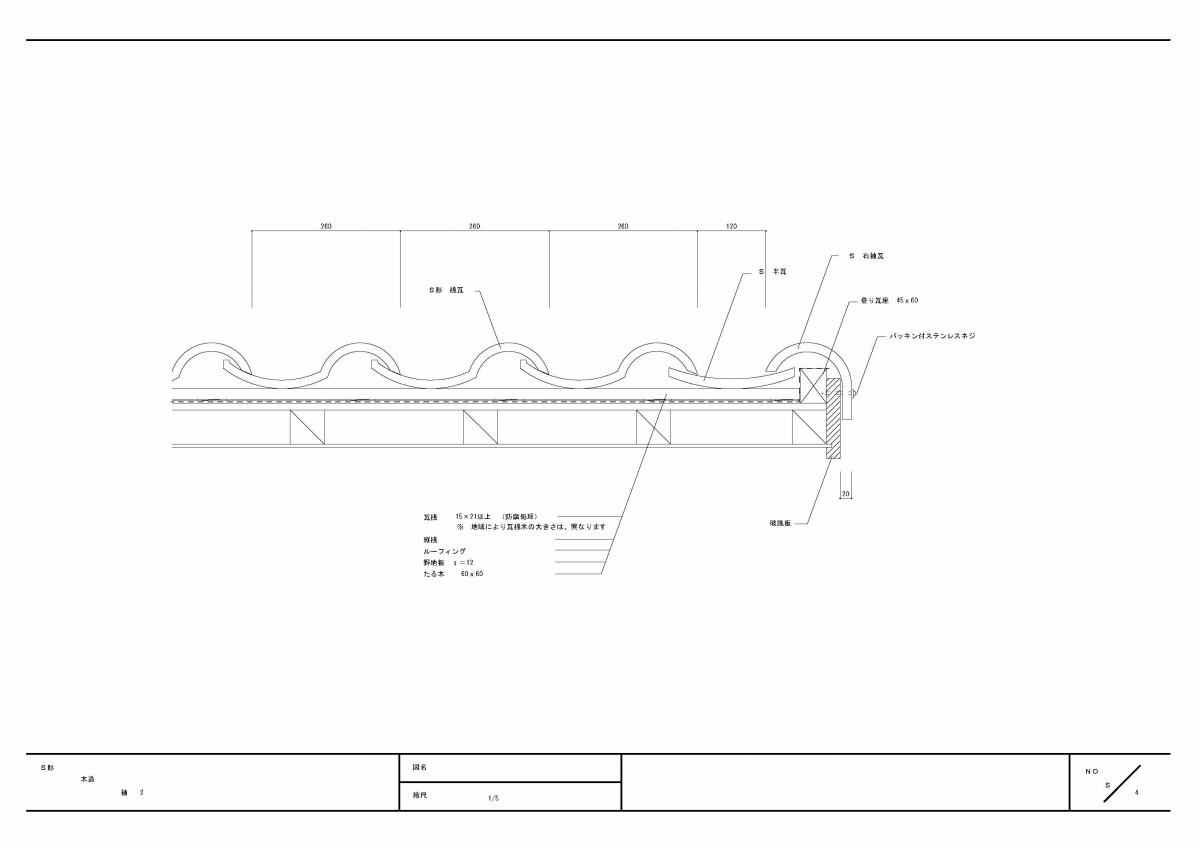

右袖部 DXF JWW JWK PDF   壁部1 DXF JWW JWK PDF   壁部2 DXF JWW JWK PDF
右袖部 壁部1 壁部2

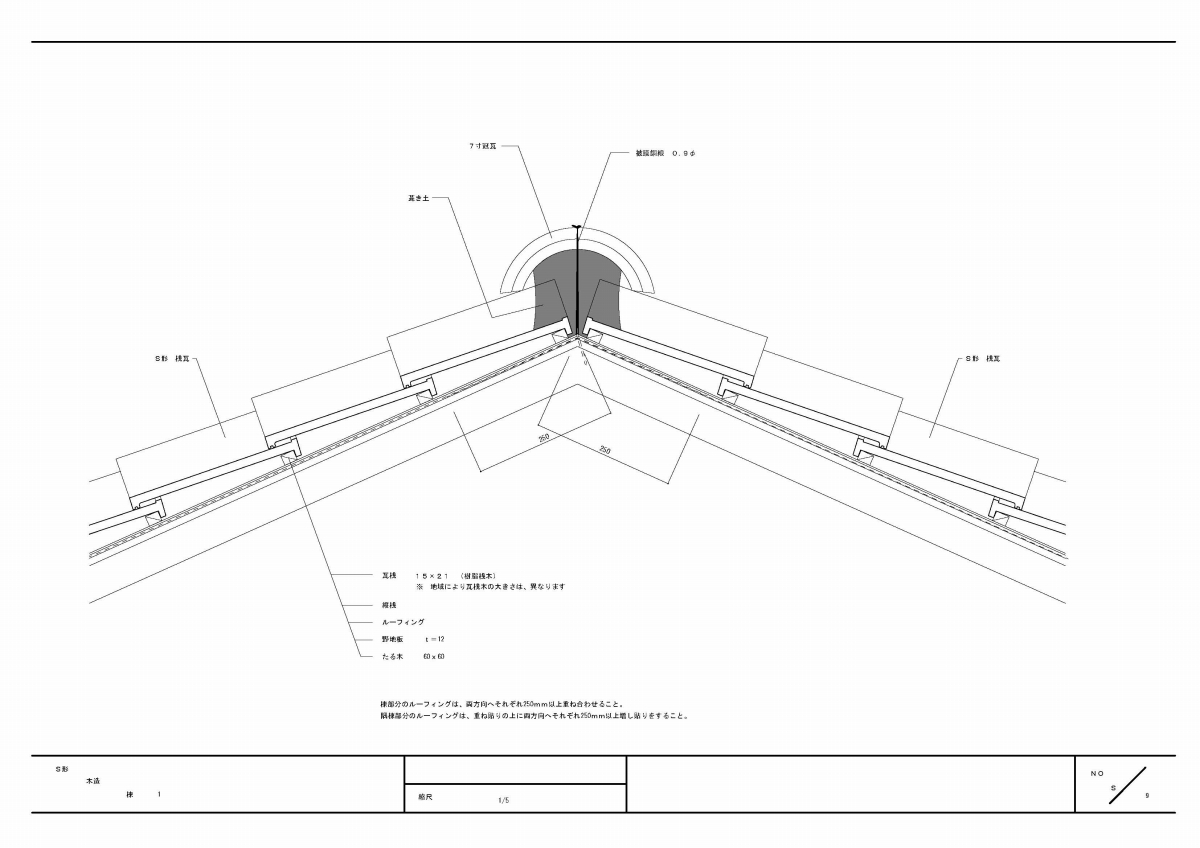

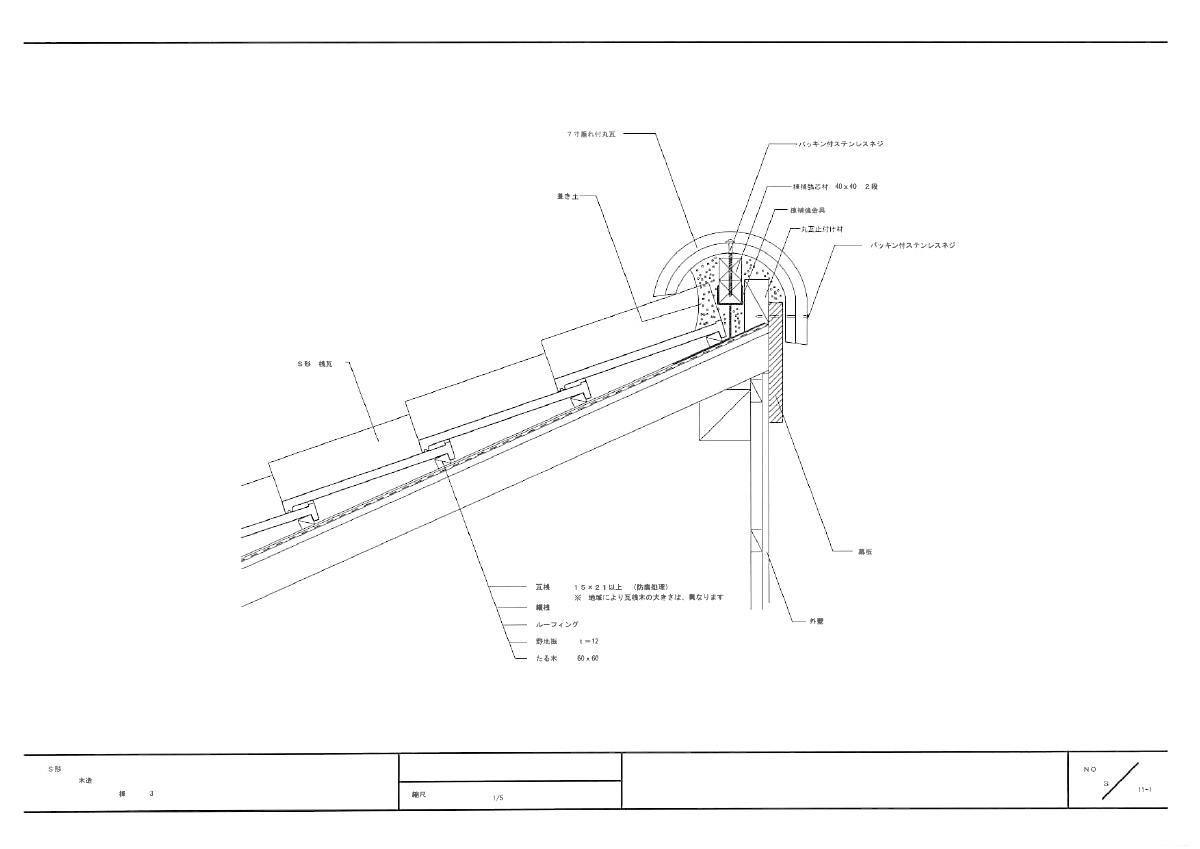

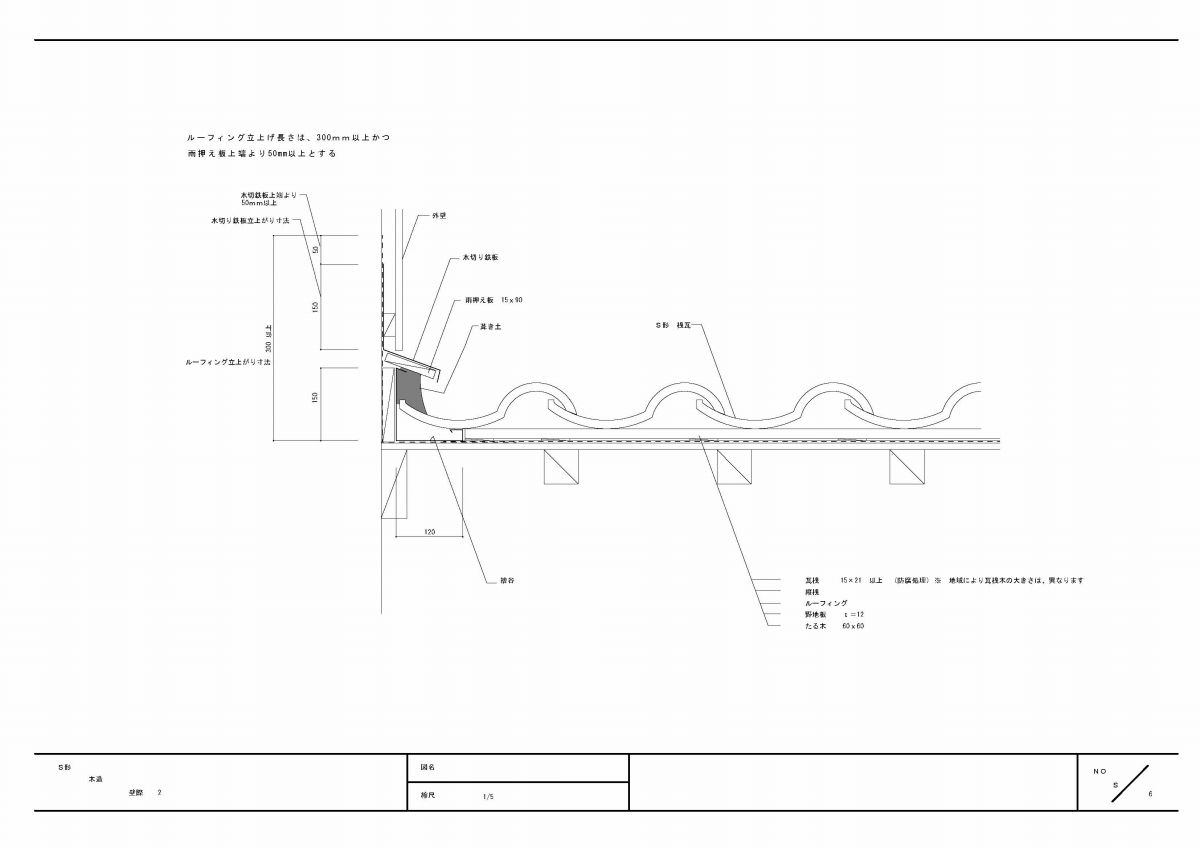

壁部3 DXF JWW JWK PDF   谷部 DXF JWW JWK PDF   棟部1 DXF JWW JWK PDF
壁部3 谷部 棟部1

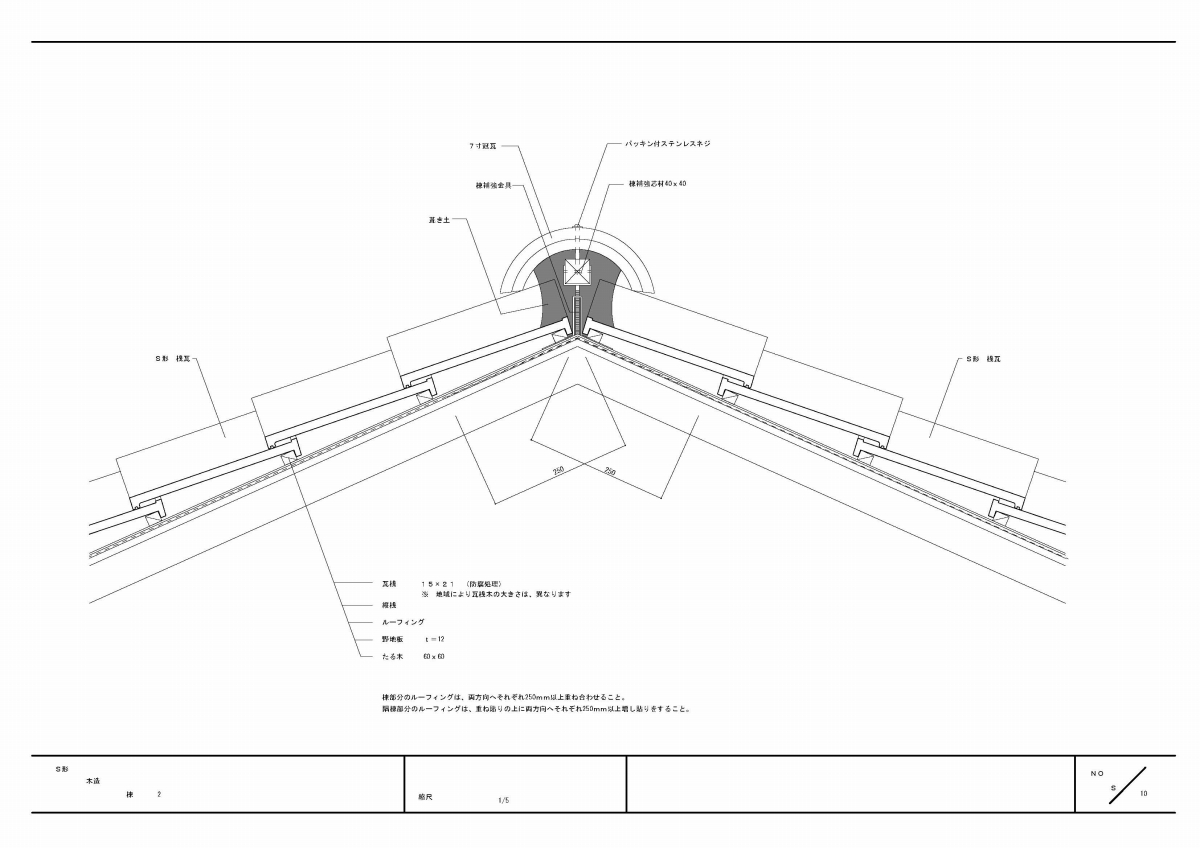

棟部2 DXF JWW JWK PDF   棟部3 DXF JWW JWK PDF
棟部2 棟部3



DXF DXFファイルのダウンロード JWW JWWファイルのダウンロード JWK JWKファイルのダウンロード PDF PDFファイルのダウンロード
【注】 リンクボタンをクリックしてもダウンロードが出来ない場合は、 ボタン上でマウスを右クリックし、《対象をファイルに保存 》 を選択して下さい。
その際、IE(インターネットエクスプローラー)で、保存するファイル名に拡張子が無い場合、該当の拡張子を追記して保存してください。
例えば保存するファイル名が[ jw11 ](またはjw11.htmなど)となっている場合、[ jw11.jww ]と拡張子『.jww』を追記して保存してください。
