設計士のための三州瓦マニュアル|三州瓦CADデータ

CAD TOP PAGE
部分詳細図
  J形−53A
■J形−木造
■J形−RC
■J形−鉄骨
  F形−40
■F形−木造
■F形−RC
■F形−鉄骨
  S形−49A
■S形−木造
■S形−RC
■S形−鉄骨
瓦部分寸法
  J形−53A
■J形−桟・軒・袖
■J形−平部役物
■J形−棟部他
  F形−40
■F形−Uタイプ
■F形−フルフラット
■F形−Mタイプ
  S形−49A
■S形−49A
屋根図面
  J形
■J形
  F形
■F形−Uタイプ
■F形−フルフラット
■F形−Mタイプ
  S形
■S形

F形−Uタイプ 瓦部分寸法

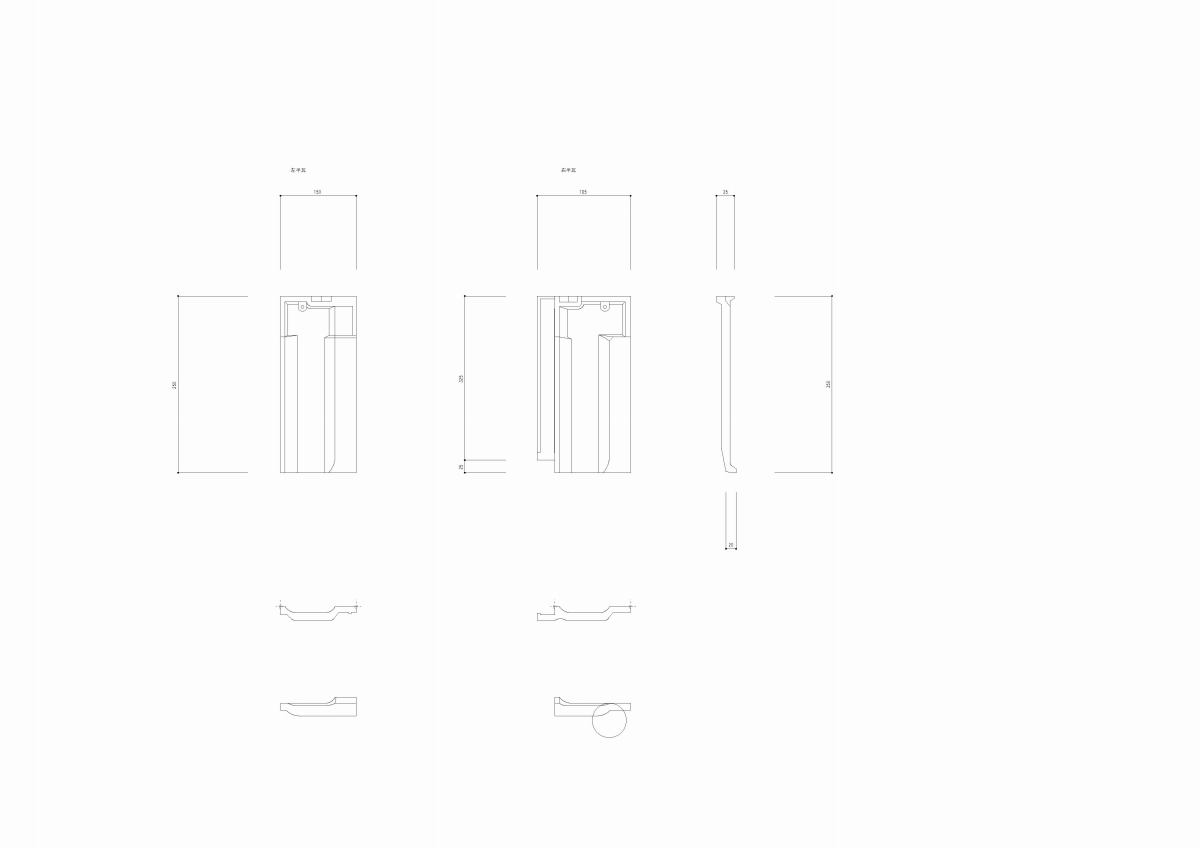

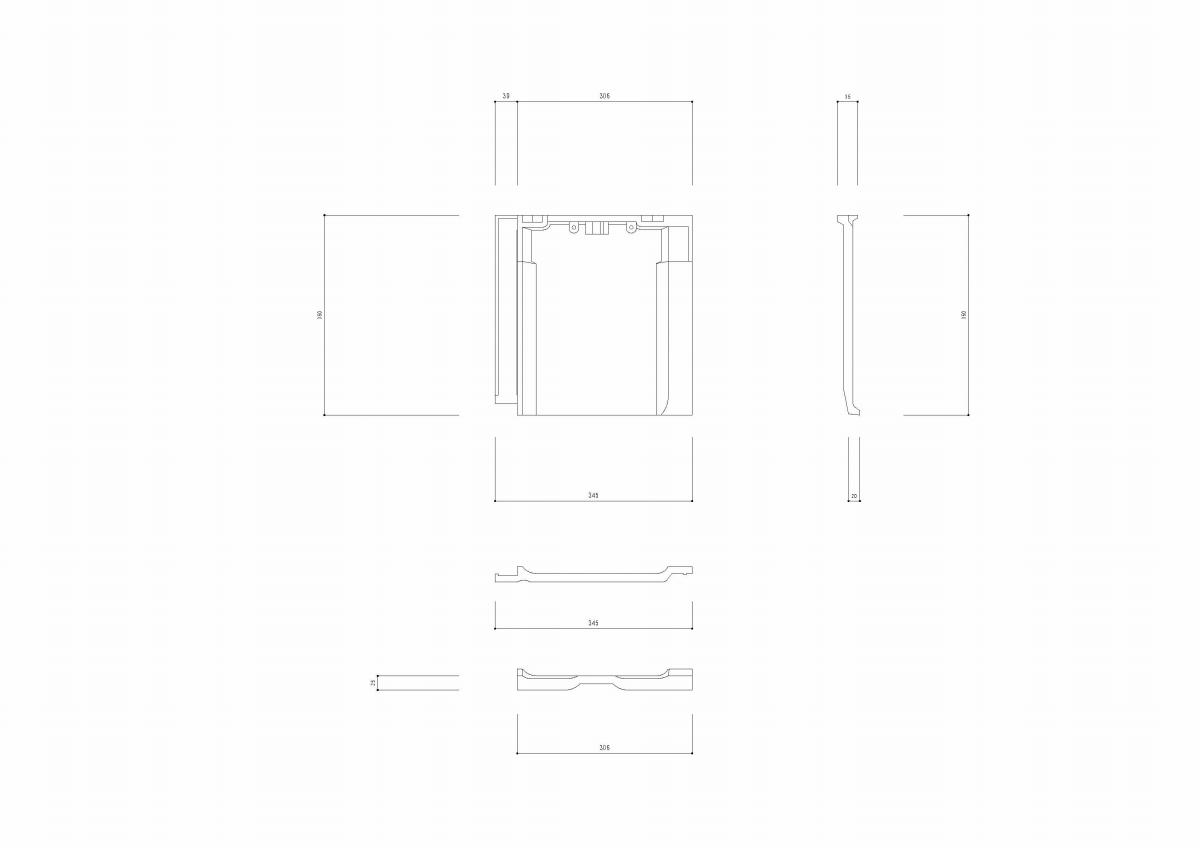

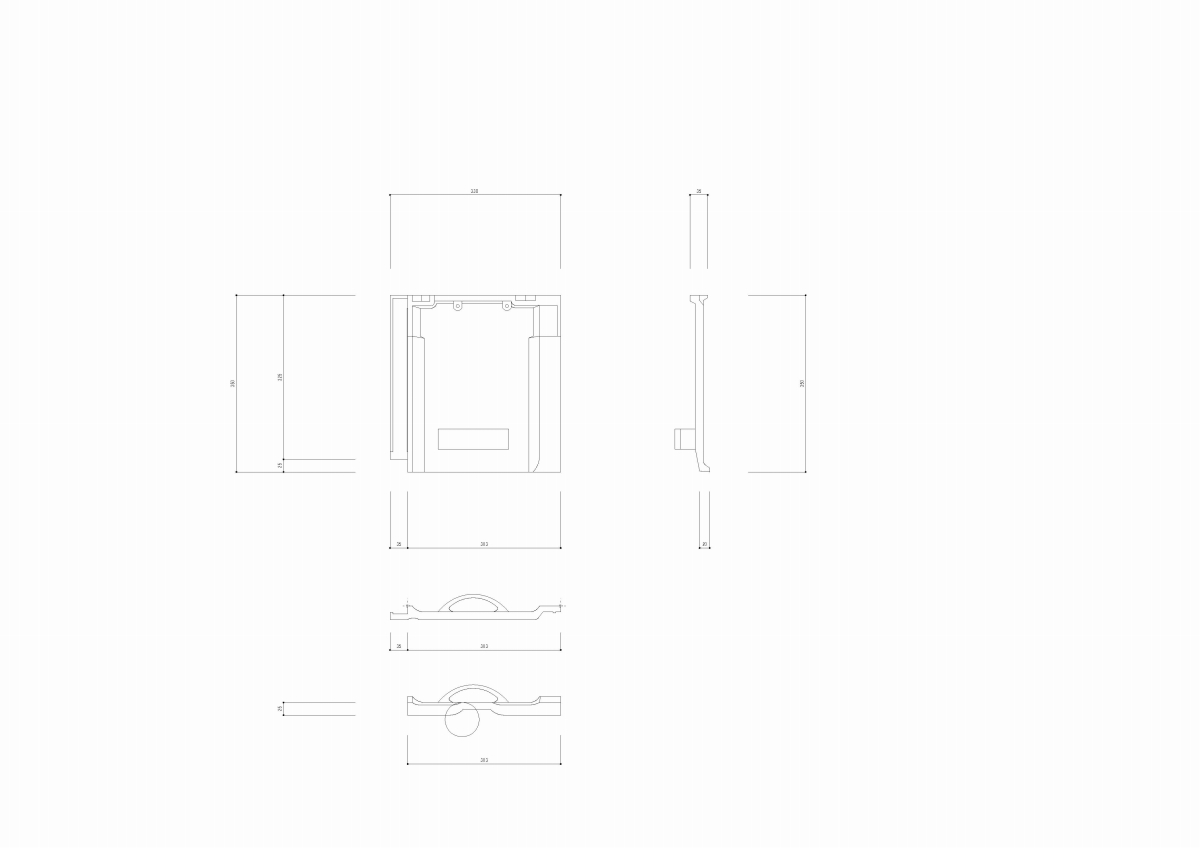

桟瓦 DXF JWW JWK PDF   半瓦 DXF JWW JWK PDF   雪止瓦 DXF JWW JWK PDF
桟瓦 半瓦 雪止瓦

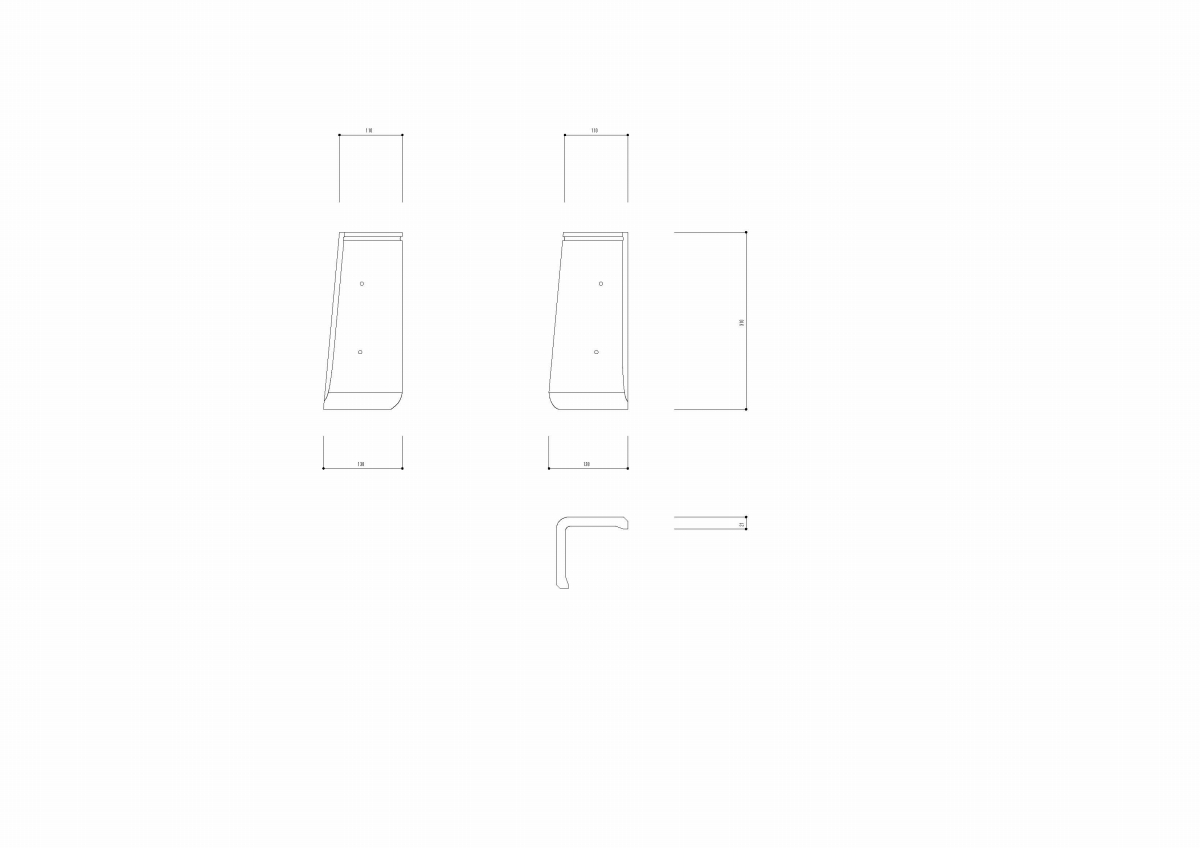

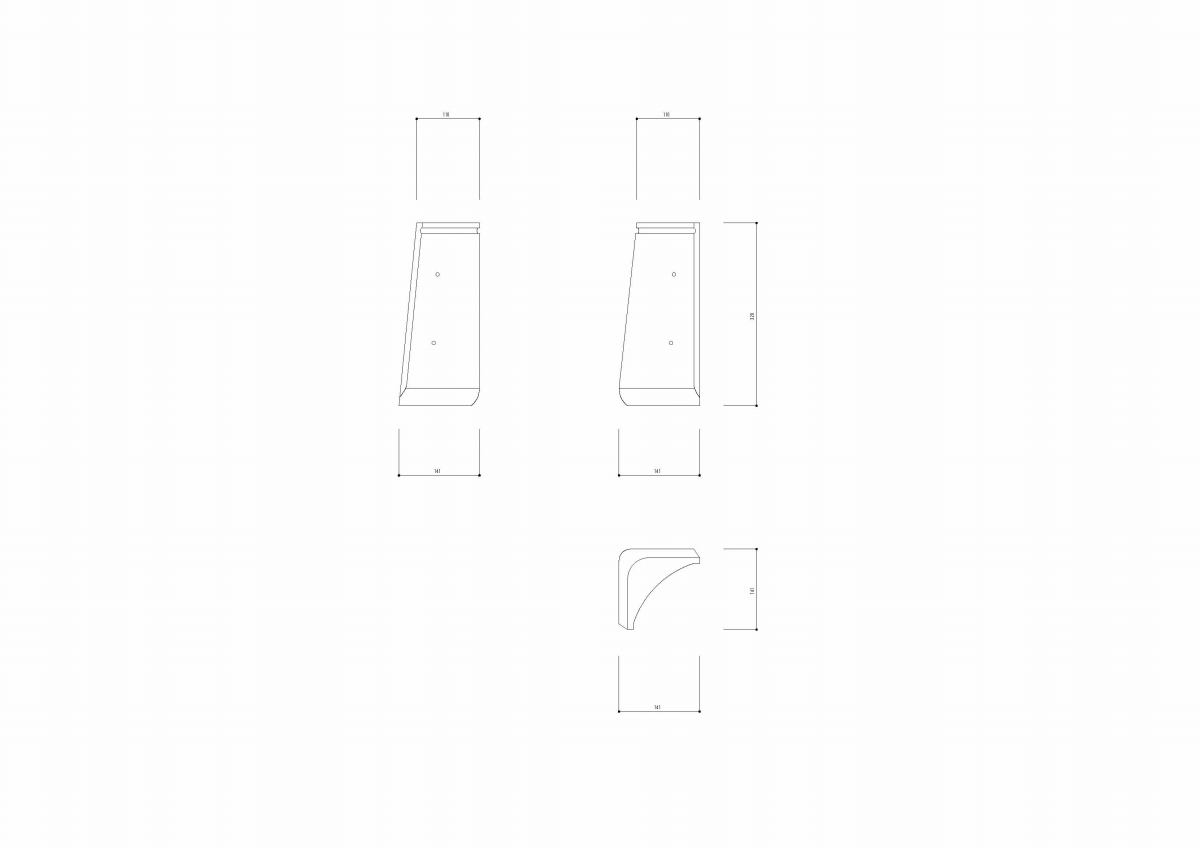

袖瓦−右 DXF JWW JWK PDF   袖瓦−左 DXF JWW JWK PDF   角瓦−右 DXF JWW JWK PDF
袖瓦−右 袖瓦−左 トンビ

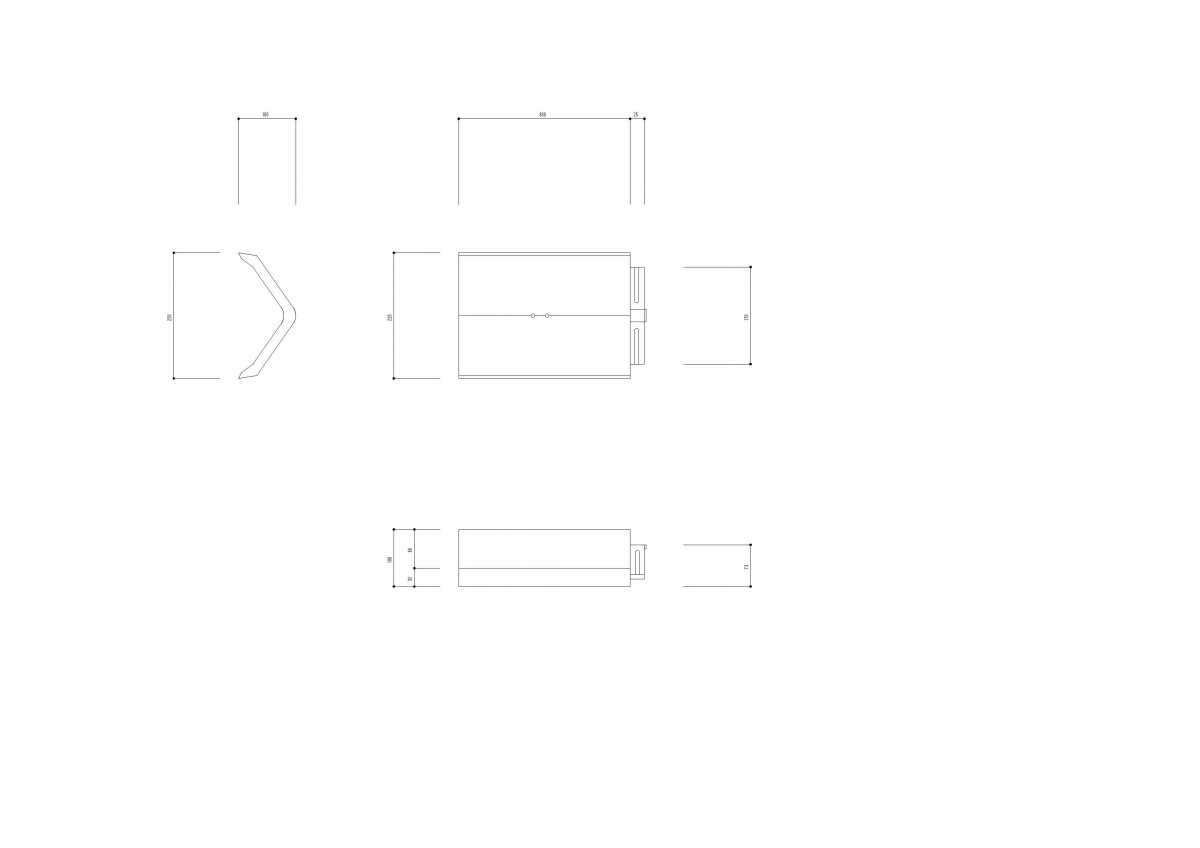

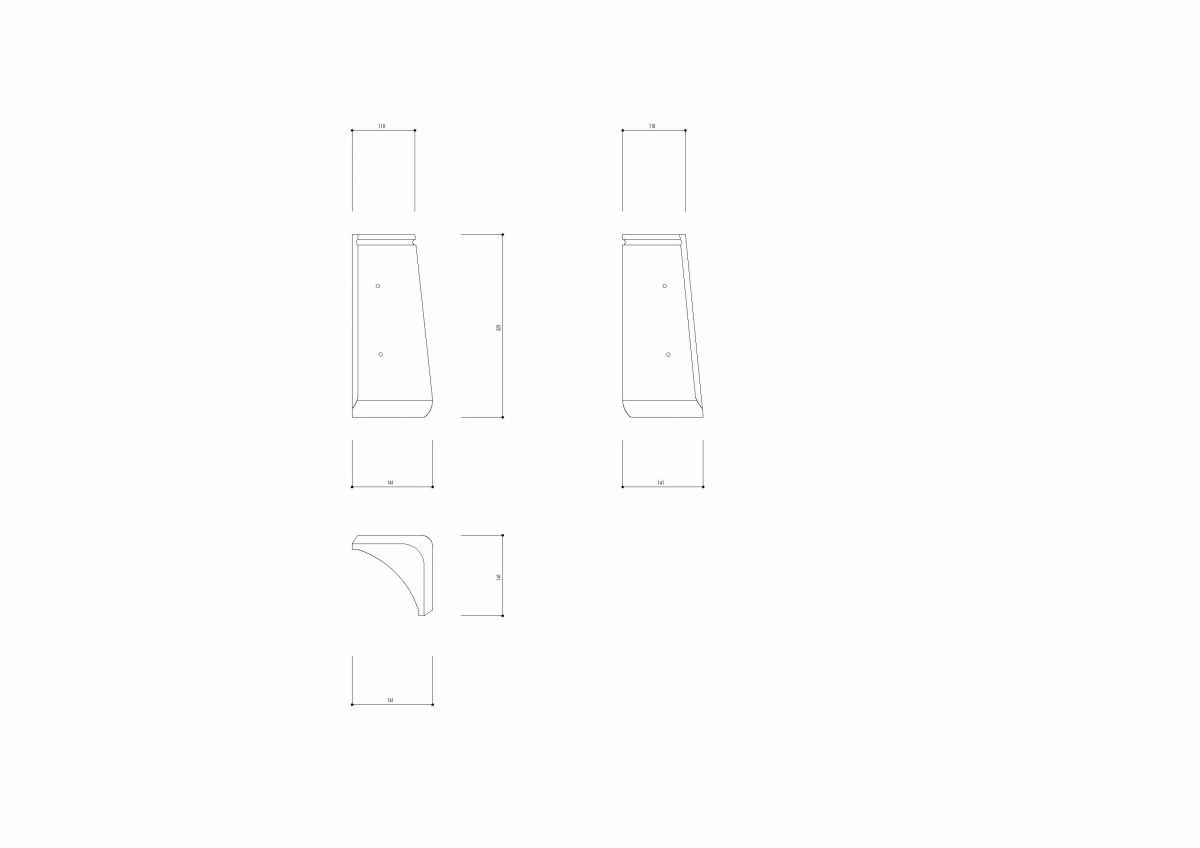

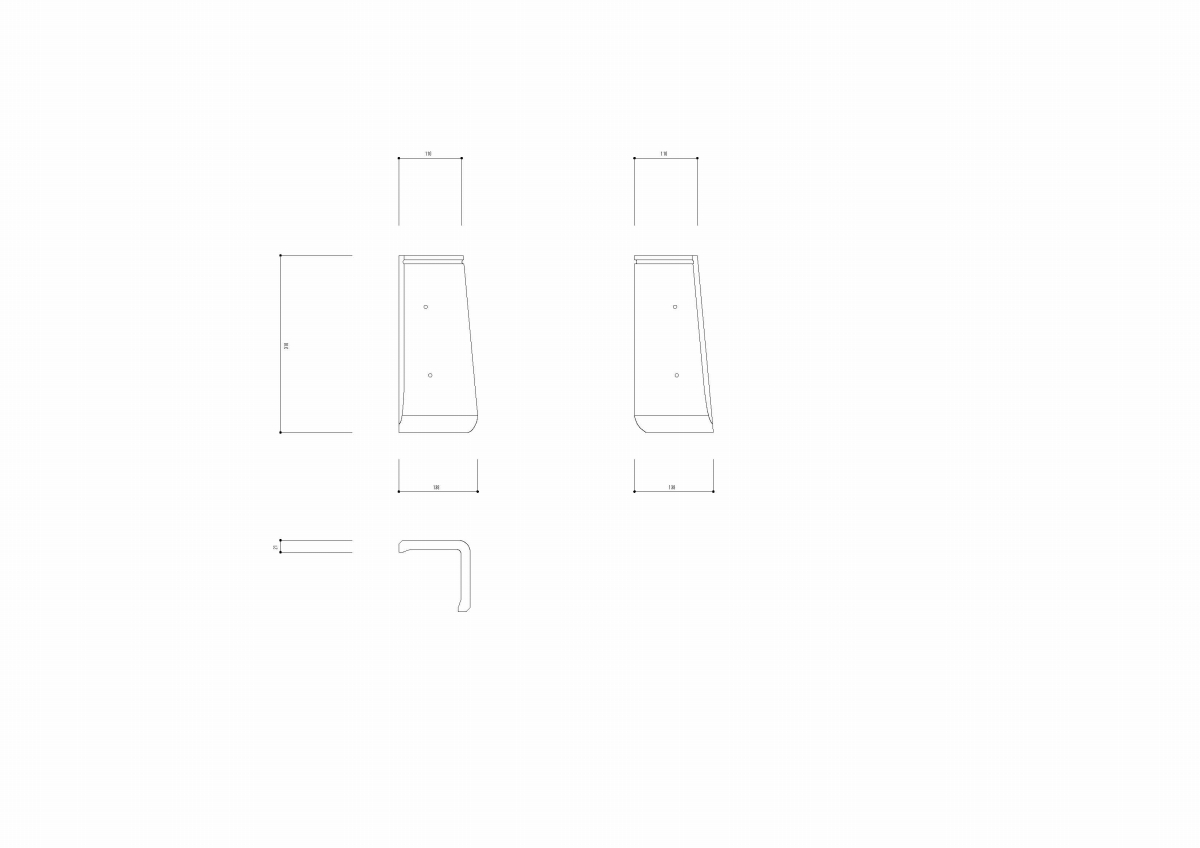

角瓦−左 DXF JWW JWK PDF   三角冠 DXF JWW JWK PDF   紐無三角冠 DXF JWW JWK PDF
角瓦−左 三角冠 紐無三角冠

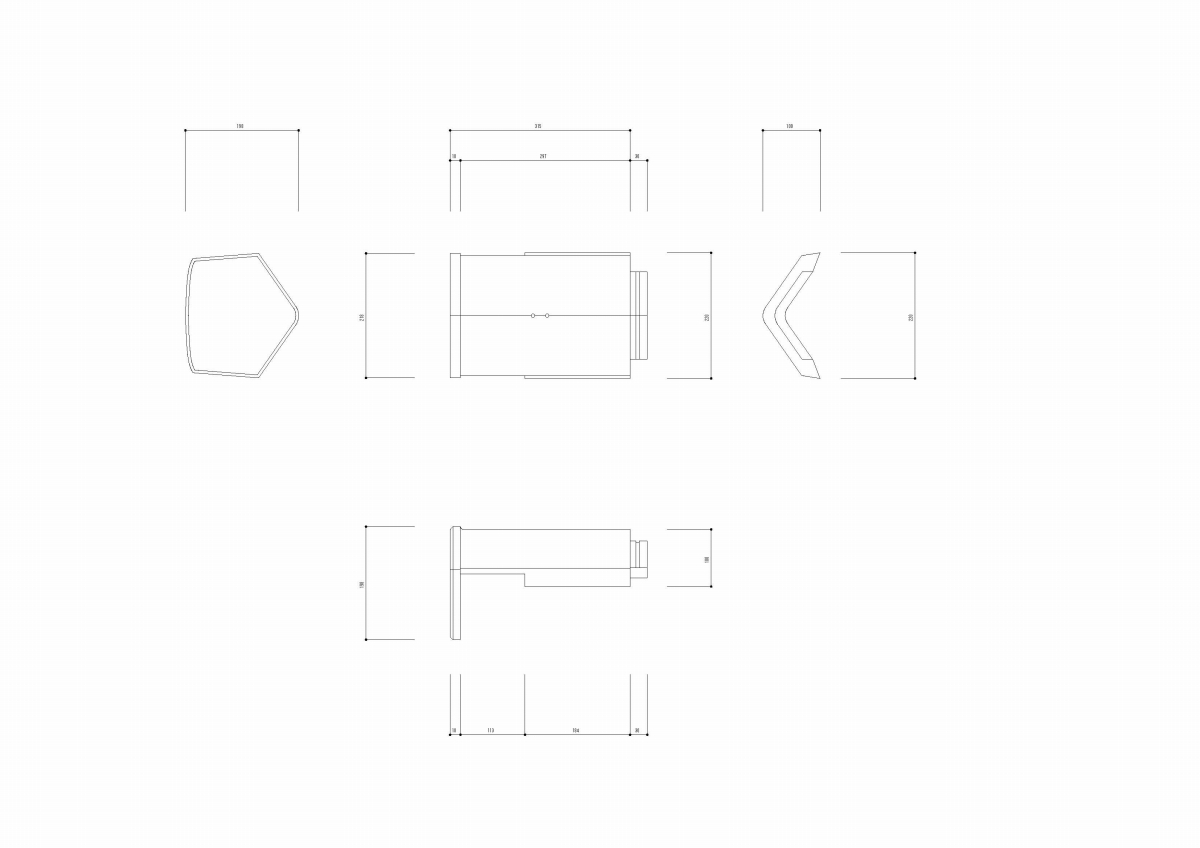

棟止瓦 DXF JWW JWK PDF   隅棟止瓦 DXF JWW JWK PDF   差し棟瓦 DXF JWW JWK PDF
棟止瓦 隅棟止瓦 差し棟瓦

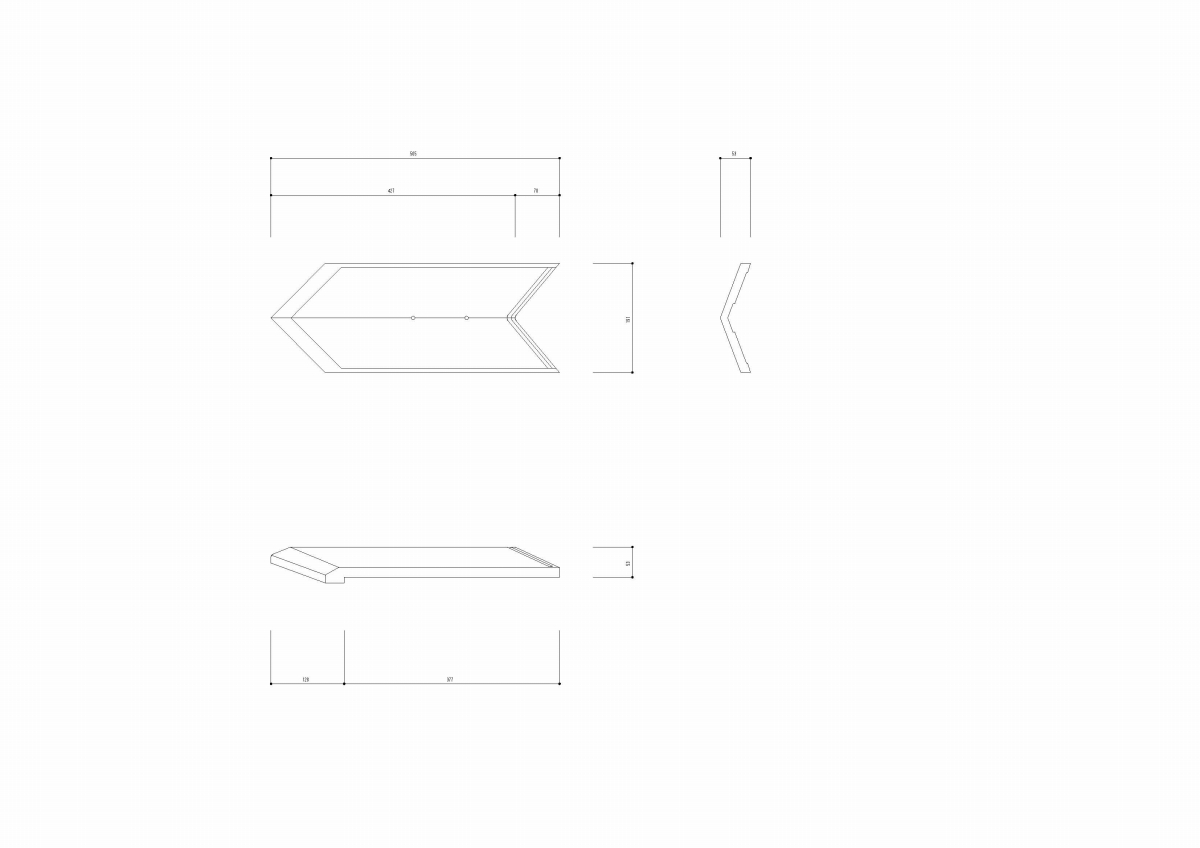

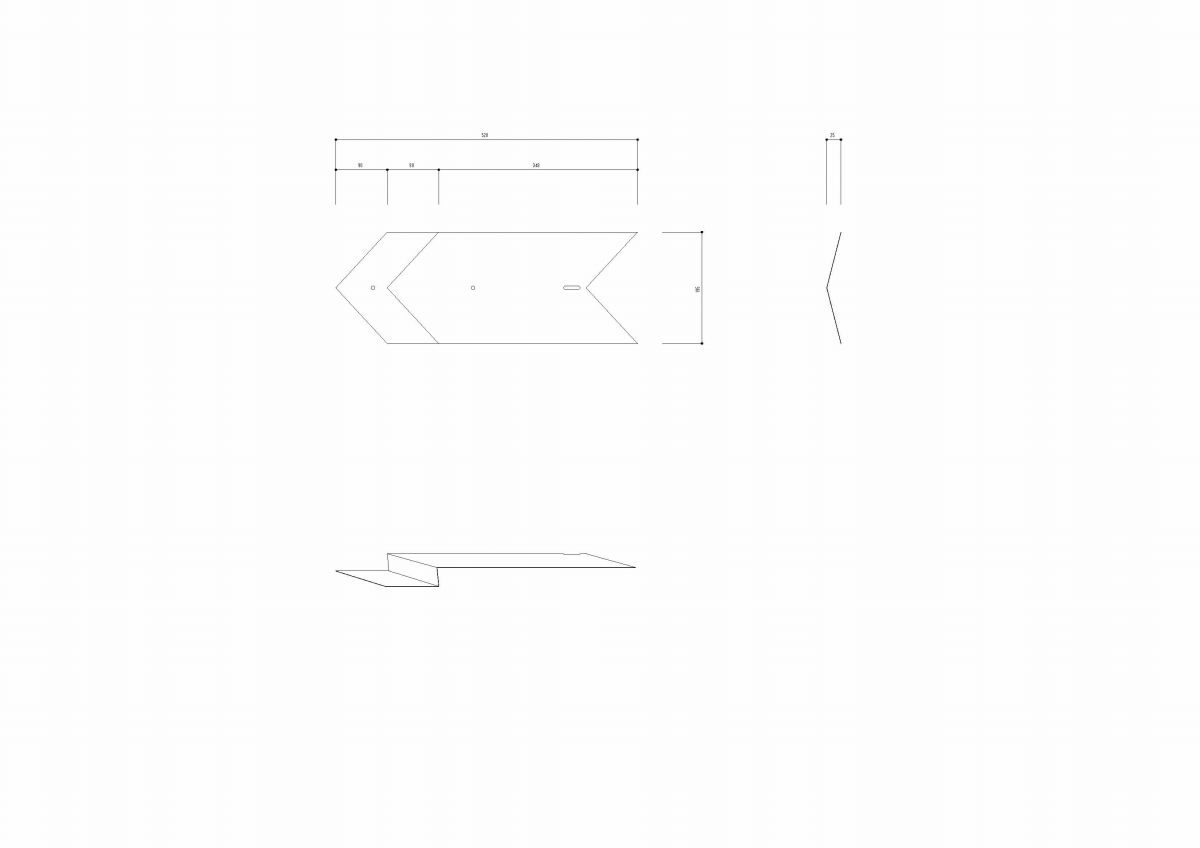

メタル隅棟 DXF JWW JWK PDF
メタル隅棟



DXF DXFファイルのダウンロード JWW JWWファイルのダウンロード JWK JWKファイルのダウンロード PDF PDFファイルのダウンロード
【注】 リンクボタンをクリックしてもダウンロードが出来ない場合は、 ボタン上でマウスを右クリックし、《対象をファイルに保存 》 を選択して下さい。
その際、IE(インターネットエクスプローラー)で、保存するファイル名に拡張子が無い場合、該当の拡張子を追記して保存してください。
例えば保存するファイル名が[ jw11 ](またはjw11.htmなど)となっている場合、[ jw11.jww ]と拡張子『.jww』を追記して保存してください。
